MAX20056BAUGB/V+は、DC-DCスイッチング・ブースト/SEPICコントローラと6つの120mAシンク電流源を集積した6チャネルLEDドライバです。 電流モードスイッチングDC-DCコントローラは、HB LEDストリングに必要な電圧を供給します。

内蔵の電流モード・スイッチングDC-DCコントローラは、昇圧回路、SEPIC回路、または結合インダクタ昇降圧回路をサポートし、400kHz～2.2MHzのプログラム可能な周波数範囲で動作します。 電流モード制御は高速応答を実現し、ループ補償を簡素化します。 適応型出力電圧調整方式により、LED電流駆動経路の消費電力を最小限に抑えます。

外部抵抗により、各チャンネル電流を20mA～120mAの範囲で同じ値に設定可能。 このデバイスは、最小パルス幅500nsのロジック制御パルス幅変調（PWM）調光機能を備えており、位相シフトLEDまたは標準調光制御のオプションがあります。 位相シフトを有効にすると、各ストリングは異なるタイミングでオンになり、入出力リップルや可聴ノイズを効果的に低減します。位相シフトを無効にすると、各電流ドライバは同時にオンになり、各ストリングあたり120mAを超える大電流での並列電流駆動が可能になります。

特長

EMCや車載バッテリーの過渡現象に耐える高信頼性

4.5V～42Vの広い入力電圧動作範囲により、HB LEDに電力を供給し、車載およびディスプレイ・バックライト・アプリケーションの中型/大型LCDスクリーンをサポート

車載用スローロードアプリケーションで最大52Vまで耐える

スペクトラム拡散機能内蔵

スペクトラム拡散モードにより、スイッチング周波数そのものとその高調波放射を効果的に低減

EMI抑制機能にはスペクトラム拡散変調（スイッチング周波数の±6%、RT-SGND間に接続された抵抗で設定）が含まれます。

LEDストリングの位相シフト調光

入出力リップル／可聴ノイズの低減

高品質のTFTおよびヘッドアップディスプレイをサポートする広いコントラスト範囲

10,000:1 @ 200Hz PWM調光比

温度や故障条件に対する高い信頼性

LEDオープン/ショート検出

過熱保護

イネーブル・ピンによる低シャットダウン電流（15μA未満

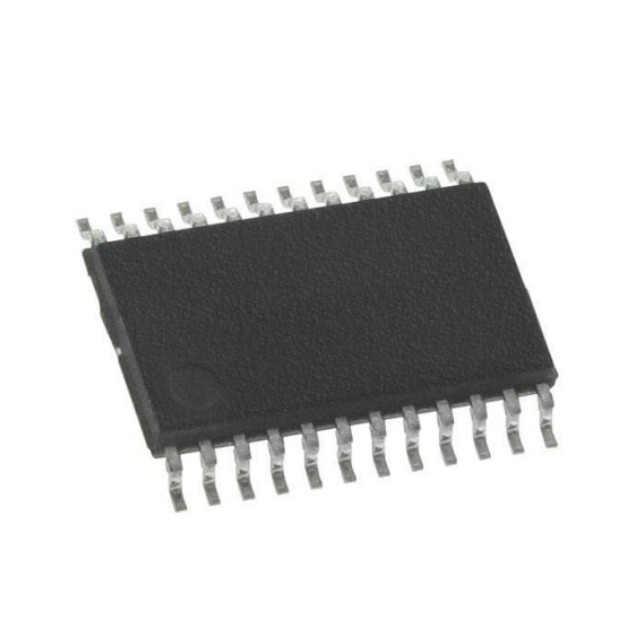

熱強化24ピンTSSOPパッケージ

-40℃～+125℃の動作温度範囲、AEC-Q100準拠

用途

車載センターディスプレイ

車載インストルメントパネル

車載用ヘッドアップディスプレイ

自動車用ナビゲーション・システム
