MAX25530GTL/V+は、車載用TFT-LCDアプリケーション向けの高集積TFT電源およびLEDバックライト・ドライバICです。 このICは、降圧コンバータ、昇圧コンバータ、2つのゲートドライバ電源、および昇圧/SEPICコンバータを集積しており、ディスプレイ・バックライトの1～4個のLEDストリングに電力を供給します。

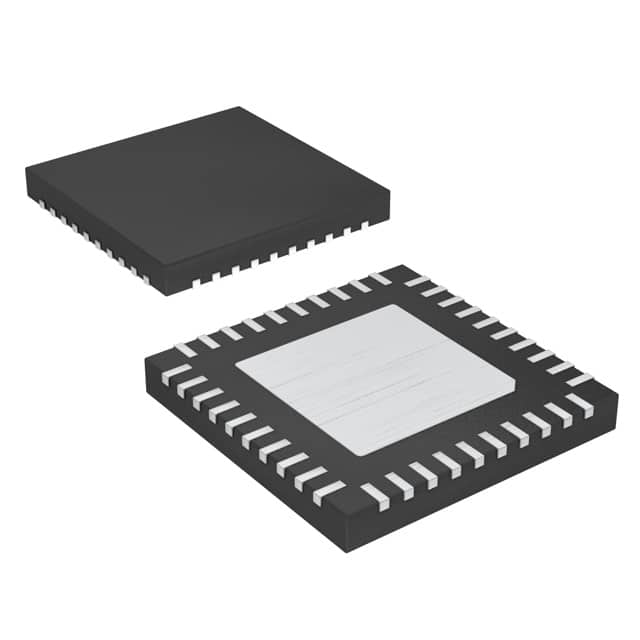

MAX25530GTL/V+は、40ピン（6mm x 6mm）TQFNパッケージで、パッド露出型で、動作温度範囲は-40℃～+105℃です。

特長

4出力TFT-LCDバイアス電源

TFT-LCD部入力2.8V～5.5V

430kHzまたは2.2MHz昇圧および降圧コンバータ内蔵

出力電圧調整可能な正または負の10mAゲート・レギュレータ（トリプレクサ/インバータ乗算器）

SEQピンを介した抵抗プログラム可能なフレキシブル・タイミング制御

すべての出力で低電圧検出が可能

低静止電流スタンバイ・モード

4チャンネルLEDバックライト・ドライバ

各チャンネル最大電流150mA

入力電圧範囲：4.5V～42V

昇圧/SEPICコントローラ内蔵（440kHzまたは2.2MHz）

200Hzで10,000:1の調光比

アダプティブ電圧最適化機能により、LED電流シンク時の消費電力を低減

ストリング・オープン、LEDショート、アース・ショート診断

低電磁放射（EMI）

LEDストリング位相シフト調光対応

LEDドライバおよびTFT用スペクトラム拡散技術

選択可能なスイッチング周波数

制御および診断用にI2Cインターフェースを使用可能

FLTBピンとI2Cによる故障表示

故障検出時の自動リトライ

過負荷および過熱保護

動作周囲温度範囲：-40℃～+105

露出パッド付き40ピン（6mm x 6mm）TQFNパッケージ

AECQ100クラス1

用途

車載センターディスプレイ

車載インストルメントパネル

車載用ヘッドアップディスプレイ

自動車用ナビゲーションシステム
