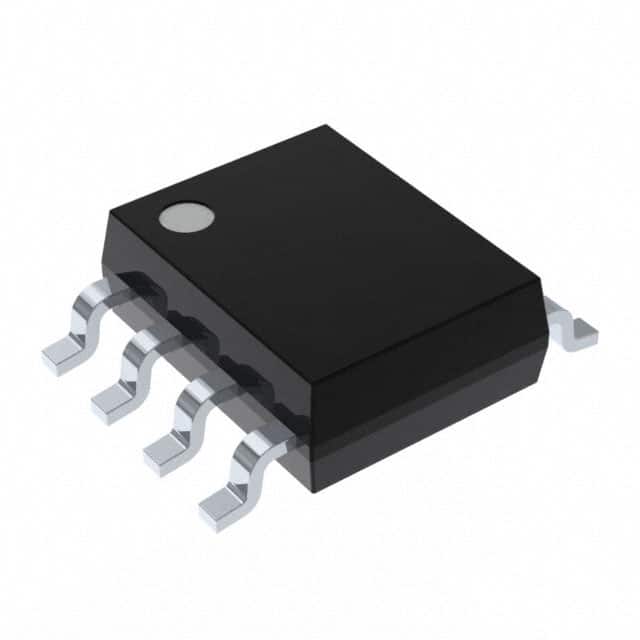

MAX22291は、マキシム独自のプロセス技術を用いた2チャネル強化型、高速、低消費電力のデジタルガルバニックアイソレータのファミリである。 すべてのデバイスは強化された絶縁を特徴とし、60秒未満で3kVRMSの定格耐圧に達することができます。 車載用および汎用デバイスは、-40℃～+125℃の動作周囲温度で定格されています。 接尾辞が/Vのデバイスは、AEC-Q100に準拠しています。

- 産業グレード

- 絶縁型SPI

- 絶縁型RS-232、RS-485/RS-422、CAN

- フィールドバス通信

- モータードライブの簡素化

これらのデバイスは、パワードメインの異なる回路間でデジタル信号を伝送し、1Mbps（1.8V電源）でチャネルあたりわずか0.78mWを使用します。 低消費電力機能は、システムの損失を減らし、信頼性を向上させ、コンパクトな設計を可能にします。

これらのデバイスは、最大データレートが25Mbpsまたは200Mbpsで、出力はデフォルトハイまたはデフォルトローのいずれかです。 また、低伝搬遅延と低クロックジッターを特徴とし、システムレイテンシーを低減します。

アイソレータの両側にある独立した1.71V～5.5Vの電源は、デバイスをレベルコンバータとして使用するのにも適しています。

MAX22291の2つのチャネルは、データを逆方向に伝送するため、トランシーバのTxラインとRxラインを分離するのに適しています。

製品ハイライト

-AEC-Q100/Vデバイス認証取得済み

-デジタル信号のガルバニック絶縁を強化

-8-SOIC、4mmのクリープとクリアランスを確保

-3kVRMSを60秒間耐える（VISO）。

-445VRMS（VIOWM）に連続的に耐える。

GNDA-GNDB間の±10kVサージ（1.2/50μs波形）に耐える。

-高CMTI（50kV/μs、代表値）。

-低消費電力

-0.78mW/チャネル、1Mbps、VDD_=1.8V

-1.47mW/チャネル、1Mbps、VDD_=3.3V

-3.28mW/チャネル、100Mbps、VDD_=1.8V

-低伝搬遅延、低ジッター

-最大データレート 200Mbps

-低伝搬遅延 7ns (VDD_=3.3V時) (代表値)

-クロックジッターRMS 7.5ps（代表値）

-安全規格

-UL1577に準拠したUL

-CSA Bulletin 5A に準拠した cUL

-VDE 0884-11強化絶縁（申請中）

主な用途

-自動車

-ハイブリッド電気自動車

-充電器

-バッテリー・マネジメント・システム（BMS）

-インバーター
