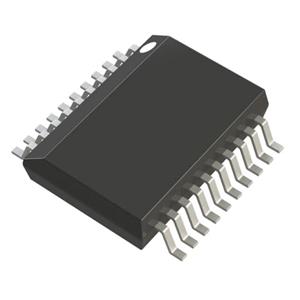

ADN4621BRSZデバイスの概要：

ADN4620/ADN46211は、デュアル、信号絶縁、低電圧差動信号（LVDS）バッファで、極めて低いジッタで最大2.5Gbpsの速度で動作します。 これらのデバイスは、高速動作用に強化されたアナログ・デバイセズ社のiCoupler®技術を統合し、LVDS信号チェーンにドロップイン型のガルバニック絶縁を提供します。 LVDSレシーバとLVDSドライバとのACカップリングやレベル変換により、カレント・モード・ロジック（CML）など他の高速信号の絶縁が可能です。

ADN4620/ADN4621 は、入力と出力の状態を監視し、データ遷移がない場合（例えば電源投入時）にも状態が変化しないことを保証するリフレッシュ機構を含みます。 高速動作のための低消費電力と低ジッタを実現するために、アイソレータ回路は1.8V電源に依存し、LVDSレシーバには3.3V電源を使用し、入力電圧範囲（入力コモンモード＋差動入力電圧）が0V～2.4Vのフルコモンモード範囲をサポートします（表2参照）。

ADN4620とADN4621は広い産業用温度範囲を持ち、沿面距離5.3 mmのコンパクトなSSOPパッケージで提供されます（AC電源電圧での絶縁強化のため）。

特徴

3.75kVrms LVDSアイソレータ

TIA/EIA-644-A LVDS信号レベル準拠

デュアルチャネル構成（ADN4620：2＋0、ADN4621：1＋1)

最大2.5Gbpsのデータレートで、低ジッタでスイッチング可能

両チャンネルの合計帯域幅：5Gbps

伝搬遅延：2.15ns（代表値）

ジッター：0.82ps rms ランダム、40ps total peak-to-peak

低電力1.8V電源、I/O用3.3V電源

±7kV IEC 61000-4-2 ESD保護（絶縁ゲート全体）

高いコモンモード過渡除去率：70kV/μs（代表値）

安全規格および規制当局の承認（20ピンSSOPパッケージ）

UL（申請中）：3750V rms 1分間 UL1577に準拠

CSA コンポーネント承認通知 5A (進行中)

VDE 適合証明書、強化絶縁 (申請中)

DIN V VDE V 0884-11（VDE V 0884-11）：2017-01

VIORM = 1500VPEAK（最大動作絶縁電圧）

リフレッシュの有効／無効（低速出力の正誤チェック）

動作温度範囲：-40℃～+125℃。

小型SSOPパッケージ、沿面距離5.3mm

用途

アナログフロントエンドの絶縁

データプレーンアイソレーション

高速クロックおよびデータリンクの絶縁

マルチギガビットのシリアライズ/デシリアライズ（SERDES)

PCB間光通信の代替（例：短距離ファイバー）
