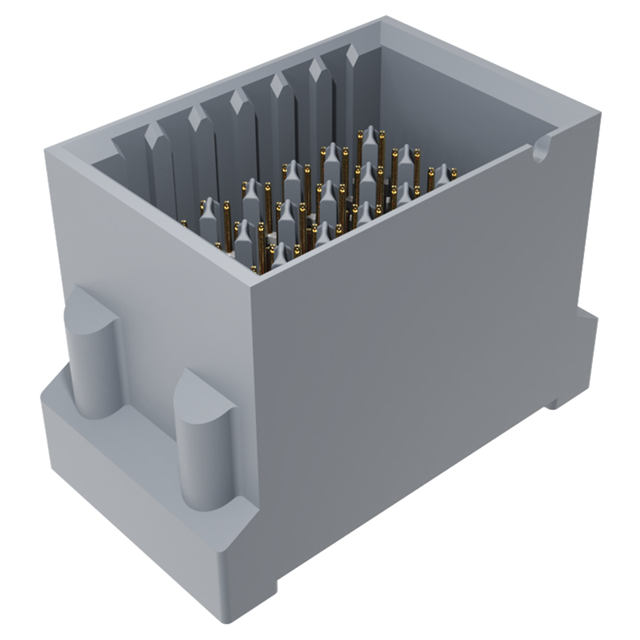

245-4214-11V: Paladin®HD、垂直ジョイント、4対、4列、2.4mmピッチ、1.50mm拭き、GXT+です。

製品:245-4214-11Vです

タイプ:バックパネルコネクタです。

シリーズ:Paladin®HD 112Gb/sです

概観です:

AmphenolのPaladin®HD相互接続システムは高密度で、112GB/sのデータレートをサポートし、高い帯域幅を提供し、1U空間で最大144個の直交差動ペアをサポートします。このシリーズはバランスの対の構造を採用します;箇別組み立てと箇別シールドの差動ペアを採用し、転覆性のハイブリッドプレート固定机構を搭載し、高密度伝送を実現します。

特徴と強みです。

優れた直交密度です

1RUカード空間で144個の差動ペアをサポートし,空気の流れを確実にします

112Gシステムの業界標準性能です

25GHzで挿入損失(IL)を計上した場合のXTalkマージンは40dBを超えます。

線形伝送帯域は40GHzを超えます

40GHzで残杭なし共振です

グランド端子と信号を圧接するハイブリッドプレート固定機構を備え、従来の製造工程に対応します。

ボードトップの最大ラインの差働対間密度、信号整合性、および差働対配線に最適化しました。

より多くの配線通路を収容し,基板の層数を減らすことができます

144個の直交差動ペアをサポートし,1つの層に最大2つの差動ペアを6つの高速層に配線できます。

コネクタの機械的な接続範囲内で信号の整合性を保ちます。

コネクタが未挿しの長さは1.5ミリに出た時、インピーダンスの変化より5オメガ

各差動には機械的整合信号と電気的平衡信号が適用されます

低タイムラグ設計を採用し、ローモードシフトや従来のライン分けに対応します。

対称インタフェースです

90°/270°の直交アプリケーションに対応しています。

洗練されたPaladin差動ペアアーキテクチャと接続インターフェースを利用しています

信頼性、堅牢性、品質を最適化し、現実世界での112Gの応用に対応します。

92オメガ(+ /−5オメガ)标称インピーダンス
