MAX22201ATC- 36V、電流センス内蔵3.5Aブラシ付きモータドライバ

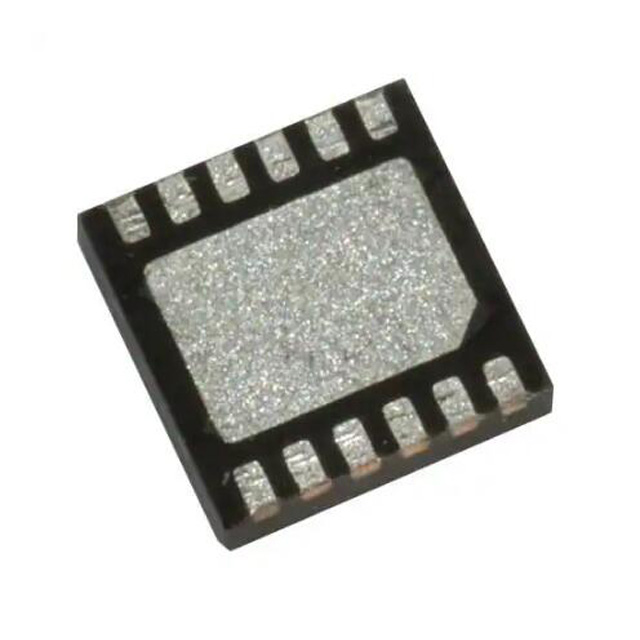

部品番号 MAX22201ATC

パッケージ TDFN-12

タイプ モータドライバ

説明 モータドライブ - 電流検出内蔵36Vブラシ付きDCモータドライバ

製品概要

MAX22201ATCは、1つのブラシ付きDCモータを駆動できる36V、3.5Aピークのフルブリッジを集積しています。フルブリッジは、典型的なRON（ハイサイド+ローサイド）が0.3Ωの超低インピーダンスFETを特長とし、高い駆動効率を実現します。定格ピーク電流3.5Aは、過電流保護スレッショルド（OCP）によって制限されます。ピーク電流は、ドライバが短時間の過渡電流に対して供給できる最大電流として定義されます。

製品の特徴

定格電圧+36VのフルHブリッジ1個

合計RDS(ON) (ハイサイド+ローサイド)： 300mΩ (typ) (TA = +25°C)

定格電流（+25°C typ）

IPEAK = 3.5A

IRMS = 2A

ストール電流と突入電流を制限する設定可能な電流ドライブ・レギュレーション（CDR）

CDR用の設定可能なオフ時間（tOFF）

ロスレス統合電流センシング（ICS）により、外付けのかさばる抵抗を排除し、電力を節約

電流センス出力（CSO）機能： 内部で検知した電流のレプリカをISEN端子に出力

故障インジケータ端子（FAULT）

完全統合チャージポンプ

保護機能

各チャネルの過電流保護（OCP）

低電圧ロックアウト（UVLO）

サーマルシャットダウン (TSD) T = +165°C

ESD保護 8kV HBM (OUT1およびOUT2ピン)

アプリケーション

ブラシ付きDCモーター駆動

ラッチバルブおよびソレノイド

ステッピング・モーター・ドライブ（単相のみ）
