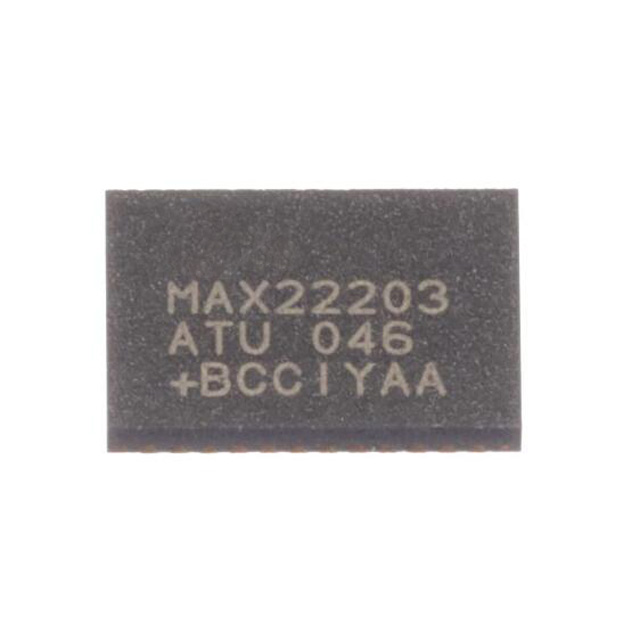

MAX22203ATU - 65V、3.8Aデュアルブラシ付きまたはシングルステッパモータドライバ、電流センス内蔵

部品番号 MAX22203ATU

パッケージ TQFN-38

タイプ モータドライバ

説明 65Vシングルチャンネルブラシ付きモータドライバ 38-TQFN (5x7)

製品概要

MAX22203ATUはデュアル65V、3.8AXX Hブリッジで、PWM入力と正確な電流駆動レギュレーション（CDR）を備えています。各Hブリッジは個別に制御可能で、0.3Ωという非常に低い典型的なRON（ハイサイド＋ローサイド）を持ち、高い駆動効率と低発熱を実現します。MAX22203は、2つのブラシ付きDCモータまたは1つのステッピングモータを駆動するために使用できます。

製品の特長

最大動作電圧65Vの2つのHブリッジ

総RON (ハイサイド+ローサイド)： 300mΩ標準（TA = 25°C）

Hブリッジあたりの定格電流（25℃で標準）：

IMAX = 3.8A（容量性負荷駆動用インパルス電流）

ITRIP_MAX = 3A（内部電流ドライブ・レギュレーションの最大電流設定）

IRMS = 2ARMS

統合電流ドライブ制御（CDR）

内部電流検出（ICS）により、外付けのかさばる抵抗を排除し、効率を向上

電流ドライブ・レギュレーション・モニター出力端子（CDRAおよびCDRB）

複数の減衰モード（低速、混合、高速）

外部抵抗で設定可能な固定オフ時間

サーマルシャットダウン (TSD) TJ = +165°C

アプリケーション

ブラシ付きDCモータ・ドライバ

ラッチバルブ

ソレノイドドライバ

ステッピング・モーター・ドライバー
