MAX25560ATJ/Vは、電流モード・ブースト・コントローラ内蔵の6チャンネルLEDバックライト・ドライバで、400kHz～2.2MHzのスイッチング周波数範囲で動作し、スペクトラム拡散を内蔵しています。

特徴

5Vゲート駆動を維持しながら、バッテリ入力で3Vまで動作

広い昇圧デューティ・サイクル範囲

ブーストまたはSEPIC電流モードDC-DCコントローラ

400kHz～2.2MHzの動作周波数範囲

オプションのスペクトラム拡散

外部クロックに同期可能

LED電流シンク

ストリングあたり最大220mA出力電流

低OUTレギュレーション電圧

チャンネル間の位相シフト（オプション

200Hzで16667:1の調光比

外部または内部（I2C）調光

ハイブリッド調光で>16667:1の調光比

直列nMOSFET駆動用統合チャージポンプ

外部NTCT温度センサーによる温度フォールドバック

ENピンのみを使用したI2C介入なしの高速スタートアップ・オプション

FLTB出力による診断情報

LEDのショートまたはオープン

OUT_ピンがGNDに短絡

IREF/RT抵抗の範囲外

熱警告/シャットダウン

昇圧出力の電圧不足/過電圧

V18内部電源範囲外

入力過電流（ブースト入力で測定、外部センス抵抗使用）

I2Cインターフェース

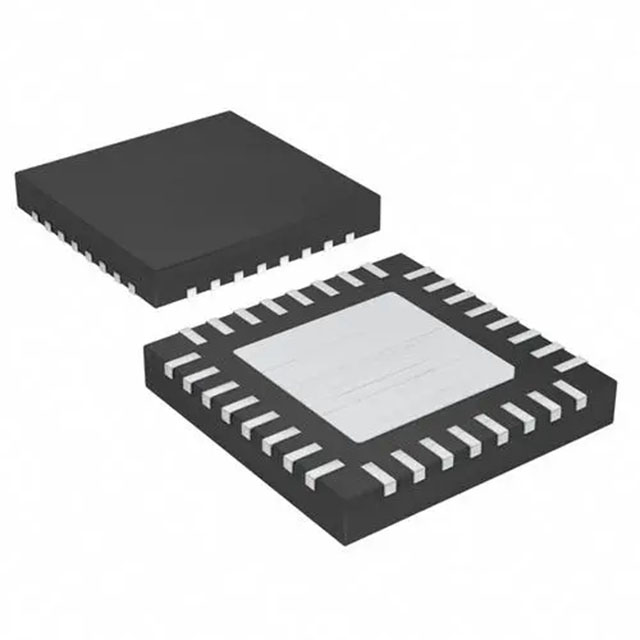

小型TQFNパッケージ

アプリケーション

自動車計器クラスタ

車載中央情報ディスプレイ

車載用ヘッドアップディスプレイ
