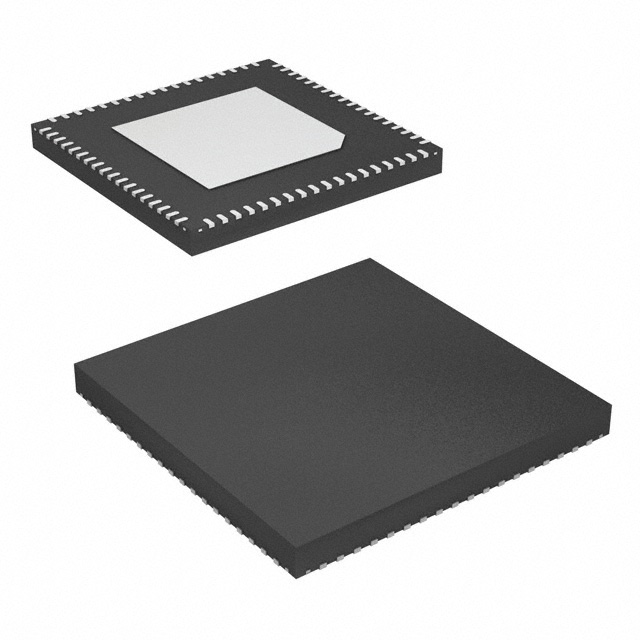

AD6684BCPZ-500 は、135 MHz 帯域幅のクワッド中間周波 数（IF）レシーバです。このレシーバは、4個の14ビット、500MSPS ADCと、4個の広帯域DDC、NSR、VDRモニタリングから成る様々なデジタル処理ブロックで構成されています。

特徴

JESD204B（サブクラス1）コード化シリアル・デジタル出力

最大15 Gbpsのレーンレート

500 MSPSで総電力1.68 W

アナログ・デジタル・コンバータ（ADC）チャネルあたり420mW

305 MHzでSFDR = 82 dBFS（1.8 V p-p入力レンジ）

SNR = 66.8 dBFS at 305 MHz（1.8 V p-p 入力レンジ）

ノイズ密度 = -151.5 dBFS/Hz（1.8Vのp-p入力範囲）

アナログ入力バッファ

オンチップ・ディザリングによる小信号直線性の向上

柔軟な差動入力範囲

1.44 V p-p～2.16 V p-p (公称1.80 V p-p)

82 dBチャネル絶縁/クロストーク

0.975 V、1.8 V、2.5 V直流電源動作

メイン・レシーバー用ノイズ・シェーピング・リクワンタイザー（NSR）オプション

デジタル・プリディストーション（DPD）用可変ダイナミック・レンジ（VDR）オプション

プレディストーション（DPD）

4個の広帯域デジタル・ダウンコンバーター（DDC）内蔵

48ビット数値制御発振器（NCO）、最大4カスケード・ハーフバンド・フィルター

1.4 GHzアナログ入力フルパワー帯域幅

効率的な自動利得制御のための振幅検出ビット

(AGC）実装

差動クロック入力

1、2、4、または8による整数クロック分周

オンチップ温度ダイオード

柔軟なJESD204Bレーン構成

アプリケーション

通信

ダイバーシティ・マルチバンド、マルチモード・デジタル・レシーバー 3G/4G、W-CDMA、GSM、LTE、LTE-A

HFCデジタル・リバース・パス・レシーバー

デジタル・プリディストーション観測パス

汎用ソフトウェア無線
