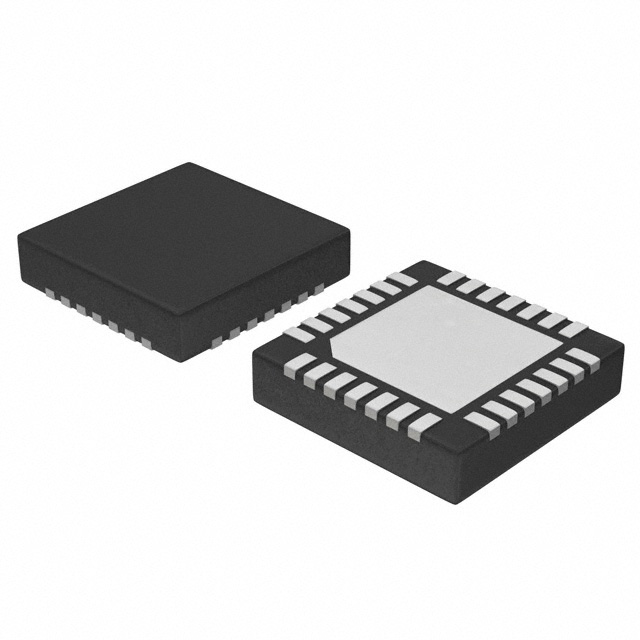

DSPIC33FJ06GS102A-E/MMデジタル・シグナル・コントローラ（DSC）は、DSPの性能をMCUのシンプルさで提供します。dsPIC33Fコアは、デジタル・フィルタ・アルゴリズム、高速高精度デジタル制御ループ、デジタル・オーディオおよび音声処理を実行するように設計されています。モータ制御ペリフェラルを備えたdsPIC33F SMPS DSCは、高性能精密モータ制御システムの設計に使用できます。 dsPIC33F SMPS DSCは、高性能デジタル電源用に設計されたオンチップ・ペリフェラルを提供します。 SMPSペリフェラルには、高速、高分解能PWM、高速ADC、アナログ・コンパレータが含まれます。

これらのデバイスは、一般的なマルチループ・デジタル・スイッチトモード電源（SMPS）や、次のようなその他のデジタル電力変換アプリケーションをサポートする機能を備えています：AC/DCコンバータ、DC/DCコンバータ、DC/DCコンバータ、AC/DCコンバータ、DC/DCコンバータ、力率改善（PFC）、 無停電電源装置（UPS）、インバータ、組込み型パワーコントローラ、サーキットブレーカ、アークフォルト検出、デジタル照明。

製品の特徴

動作条件

3.0V～3.6V、-40ºC～+125ºC、DC～40MIPS

コア：16ビットdsPIC33F CPU

コード効率に優れた（Cおよびアセンブリ）アーキテクチャ

2つの40ビット幅アキュムレータ

デュアルデータフェッチによるシングルサイクル（MAC/MPY）

シングルサイクル混合シンボルMUL＋ハードウェア除算

32ビット乗算サポート

クロック管理

±2%の内部発振器

プログラマブルPLLおよび発振器クロック・ソース

フェイルセーフ・クロック・モニタ（FSCM）

独立ウォッチドッグ・タイマー（WDT）

高速ウェイクアップとスタートアップ

電源管理

低電力管理モード（スリープ、アイドル、スヌーズ）

統合パワーオンリセットおよび低電圧リセット

2.0 mA/MHz ダイナミック電流（代表値）

135 µA IPD電流（代表値）

高速PWM

独立したタイミングで最大3組のPWMペア

立ち上がりエッジと立ち下がりエッジのデッドタイム

1.04 ns PWMデッドタイム、デューティサイクル、位相、周波数分解能

DC/DC、AC/DC、インバータ、PFC、照明用PWMサポート

プログラム可能なフォルト入力

ADC変換用の柔軟なフリップフロップ構成

高度なアナログ機能

PWMモジュールに直接接続された2つの高速コンパレータ

ADCモジュール：逐次近似レジスタ（SAR）コンバータ（2Msps）と3つのサンプル・アンド・ホールド（S&H）回路による10ビット分解能

4変換ペアで最大8入力チャンネルと電圧リファレンス監視用2入力

柔軟な独立ADCトリガ・ソース

各アナログ・チャンネル専用結果レジスタ

タイマ/出力比較/入力キャプチャ

2つの16ビット汎用タイマ/カウンタ

入力キャプチャ・モジュール

出力比較モジュール

機能リマッピングを可能にするペリフェラル・ピン選択（PPS）

通信インターフェース

UARTモジュール（10 Mbps）：LIN/J2602プロトコルとIrDA®インターフェースをサポート

4線SPIモジュール

SMBusサポート付きI2C™モジュール（最大1Mbaud

PPSにより機能リマッピングが可能
