LM25143RHARは、大電流シングルまたはデュアル出力用の42V同期式降圧DC/DCコントローラです。 広VINレンジ・コントローラのファミリから派生したこのデバイスは、シンプルなループ補償、高速な過渡応答、優れた負荷およびライン・レギュレーション、高出力電流用の並列位相調整による正確な電流共有のための、インターリーブされたスタッカブル・ピーク電流モード制御アーキテクチャを特長としています。ハイサイド・スイッチの65nsの超短オン時間は、大きな降圧比を容易にし、12Vまたは24V入力から低電圧レールへの直接降圧変換をサポートすることで、システムの複雑さとコストを低減します。 ハイサイド・スイッチの超短オン時間により、大きな降圧比を実現して12Vまたは24V入力から低電圧レールへの直接降圧変換をサポートし、システムの複雑さとコストを低減します。LM25143は、入力電圧が3.5Vに急低下した後でも、必要に応じてほぼ100%のデューティサイクルで動作し続けることができます。

特長

- 機能安全を提供

- 機能安全システムの設計を支援するドキュメント

- 多機能同期式降圧DC/DCコントローラ

- 3.5V～42Vの広い入力電圧範囲

- 1%精度、3.3V/5V固定または0.6V～36V可変出力電圧

- 最大ジャンクション温度150

- 4μA（標準）シャットダウンモード電流

- 15μA（標準）無負荷スタンバイ電流

- 2つのインターリーブ同期降圧チャネル

- デュアルまたはシングル出力多相

- 65 ns tON(min)（VIN/VOUT比が高い場合

- 低ドロップアウト電圧用の60 ns tOFF(min)。

- 堅牢な設計のための固有の保護機能

- シャントまたはインダクタDCR電流センス

- 間欠モード過電流保護

- 独立したイネーブルおよびPGOOD機能

- 調整可能な出力電圧ソフトスタート

- VCC、VDDA、ゲートドライブUVLO保護

- ヒステリシス付きサーマルシャットダウン保護

- CISPR11およびCISPR32レベルB伝導および放射EMI要件に最適化

- スルーレートで制御される適応型ゲートドライバ

- ピークエミッション低減のためのスペクトラム拡散

- 100 kHz～2.2 MHzスイッチング周波数

- 同期入力および同期出力機能

- ダイオード・エミュレーションまたはFPWMモード（オプション

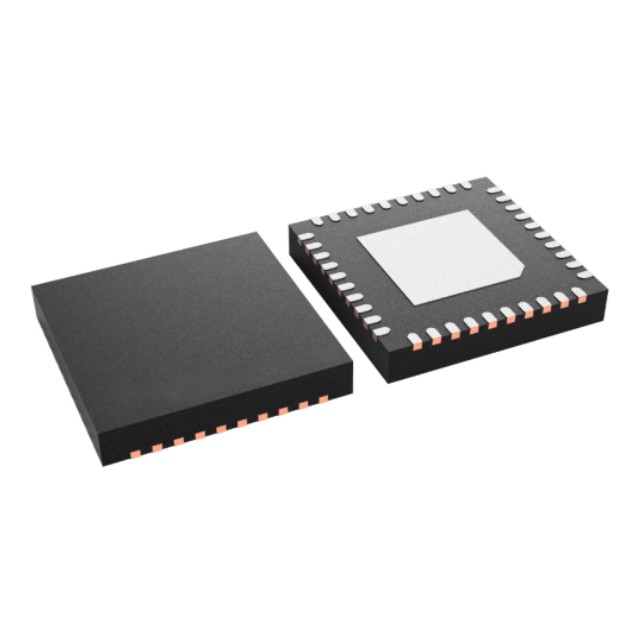

- 6mm×6mm VQFN-40パッケージ

- LM25143 を使用し、WEBENCH Power DesignerWEBENCH® Power Designer でカスタム設計を作成

アプリケーション

- パーソナルエレクトロニクス：コンピュータ周辺機器

- 産業用: 24Vバスシステム、工場自動化および制御、ロボット工学、電力供給

- 企業システム：高性能コンピューティング
