WLAN7001CZは、80MHzまでのチャネル帯域幅を持つ802.11a/n/ac WLAN用の完全集積型RFフロントエンドMMICです。低雑音アンプ、TDD動作に必要な単極-双投スイッチを搭載しています。 また、ISMバンド全体をカバーする送信電力アンプと内蔵電力検出器も搭載しています。 高調波フィルタと共存フィルタを内蔵し、ハイパワー信号処理用のRXバイパス・モードと、電力効率を最適化するローパワーTXモードを備えています。 フットプリント1.7mm×2.0mm、厚さ300μmのHX2SON10パッケージで提供。

特長と利点

● フルISM HFバンド 5150 MHz～5850 MHz

● 完全集積RFフロントエンド

● バイパス・モード付き低雑音増幅器（LNA）

● 単極両投スイッチ（SPDT）

● 高直線性と低消費電力モードを備えたパワー・アンプ（PA

● クローズド・ループ制御のためのパワー検出器内蔵

● 入出力の50Ω整合を内蔵、DC入出力ポートはなし

● 高調波および共存フィルタを内蔵

● 電源電圧 3.0 V～4.75 V

● RXモード時の消費電流は8 mAと低く、性能を最適化

● 低RX雑音指数 = 2.35 dB

● 高効率：+17 dBm、MCS9でのTXモードでの供給電流185 mA

● 1.25%のDEVMで+15 dBmのTX出力（MCS9/VHT80）

● 17.5 dBm TX出力電力、2.0 % DEVM時（MCS7/VHT40）

● 全ピンのESD保護（HBM > 2 kV）

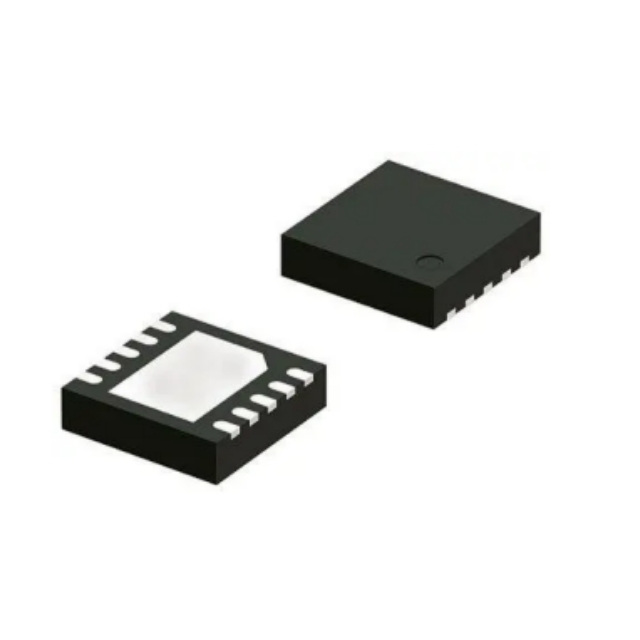

● 小型 10 ピン・リードレス・パッケージ 1.7 mm × 2.0 mm × 0.3 mm、0.35 mm ピッチ

アプリケーション

● IEEE 802.11a/n/ac WiFi、WLAN

● スマートフォン、タブレット、ネットブック、その他の携帯コンピューティングデバイス

● アクセスポイント、ルーター、ゲートウェイ

● ワイヤレスビデオ

● 汎用ISMアプリケーション
