MAX25249BATPE/VYは、3つのDC-DCコンバータと1つの高PSRR LDOを集積した高効率4出力PMICで、すべてOV/UVモニタリング機能を備えています。OUT1は1Aの高電圧同期降圧コンバータで、同軸ケーブル電源または自動車用バッテリから給電されます。 OUT2は1.2Aの電流を供給し、メガピクセルカメラや高速シリアライザーに適しています。 OUT3は0.5Aの電流を供給し、イメージャー、シリアル・コンバーター、MCUの補助電源レールに電力を供給します。 OUT4は低電圧、低ノイズ、高PSRRのLDOで、イメージャー電源に適しています。 すべての降圧コンバータは、負荷、電源、温度の全範囲にわたって±1.5%の出力電圧精度を達成しています。 過電圧および低電圧フォルトは、設定電圧付近で±1.3%の精度で監視され、エラーはローレベルのアクティブRESETで示されます。

このデバイスは2.2MHzの固定周波数PWMモードを備えており、ノイズ耐性と負荷過渡応答が向上しています。 動作周波数が高いため、フルセラミックコンデンサを使用して外付け部品を最小限に抑えることができます。 プログラム可能なスペクトラム拡散変調により、電磁放射を最小限に抑えます。 統合された低RDS(ON)スイッチは、ディスクリート・ソリューションと比較して、高負荷時の効率を大幅に改善し、回路レイアウトを簡素化します。

特長

コンパクトなサイズに複数の機能を統合

1A同期高電圧降圧コンバータ

入力電圧範囲：5V～36V

50mVステップの3V～4Vおよび5V出力電圧

2つの同期式低電圧降圧コンバータ

OUT2およびOUT3は最大1.2Aの電流を供給

12.5mVステップで0.8V～3.9875Vを供給

カメラセンサー用LDO；50dB（1kHz時）

2.2MHz動作周波数

アクティブLow RESET出力-プッシュプルまたはオープンドレイン

高精度

出力電圧精度：±1.5パーセント

±1.3% OV/UVモニタリング精度

診断および特性

ASIL B規格要件に適合

基準電圧源の冗長化

車載環境での安定した性能

電流モード、強制PWM動作

過熱および短絡保護

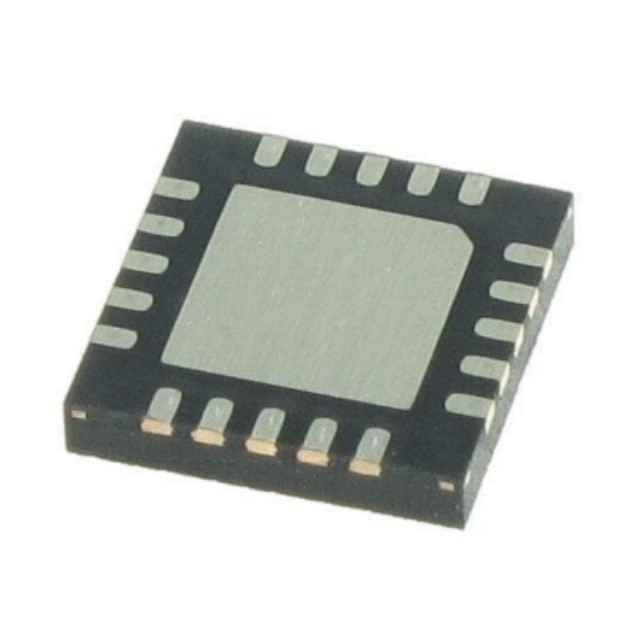

3.5mm x 3.5mm 20ピンTQFN

クラス1車載アプリケーション向け-40℃～+125℃の温度範囲

AEC-Q100認定

アプリケーション

フロント/リア/パノラミックビューカメラ
