TPS92638QPWPRQ1は、PWM調光制御の8チャンネル・リニアLEDドライバです。 複数のLEDストリングを中電力帯に駆動するのに最適な設計となっています。

このデバイスは、1チャンネルあたり最大70mAの総電流で、それぞれ1～3個のLEDからなる最大8個のストリングを駆動でき、複数の出力を並列化することで最大560mAの駆動電流を供給することができます。

特徴

- 自動車用途の要件に適合

- デバイス温度クラス1：動作周囲温度範囲-40℃～125℃。

- デバイス HBM ESD分類クラスH2

- デバイス CDM ESD分類クラスC3B

- 機能的な安全性を提供する

- 機能的に安全なシステムの設計を支援するための利用可能な文書

- アナログ/PWM調光対応8チャンネルLEDドライバー

- 広い入力電圧範囲：5V～40V

- 基準抵抗で設定された定出力電流を調整可能。

- 最大電流：70mA/チャンネル

- 最大電流：560mA（並列運転モード時

- 精度：±3%/チャンネル

- 精度：±4%/デバイス

- PWMディミング入力(PWM)

- オン／オフディレイ：25μs（標準）、45μs（最大）

- 4組のPWM調光機能で最大8チャンネルまで使用可能

- デバリングパルスによるLEDのオープン/ショート検知

- オープン、ショート、サーマルシャットダウンのフォルトを報告するためのフォルトピン、最大15台のデバイスをパラレルバスに接続することが可能

- プログラム可能なスレッショルドでサーマルシャットダウンを防止する高温電流フォールドバック機能

- ストップランプ電流設定用抵抗器1個

- テールライト電流設定用抵抗器 1個

- 動作接合部温度範囲：-40°C～150°C

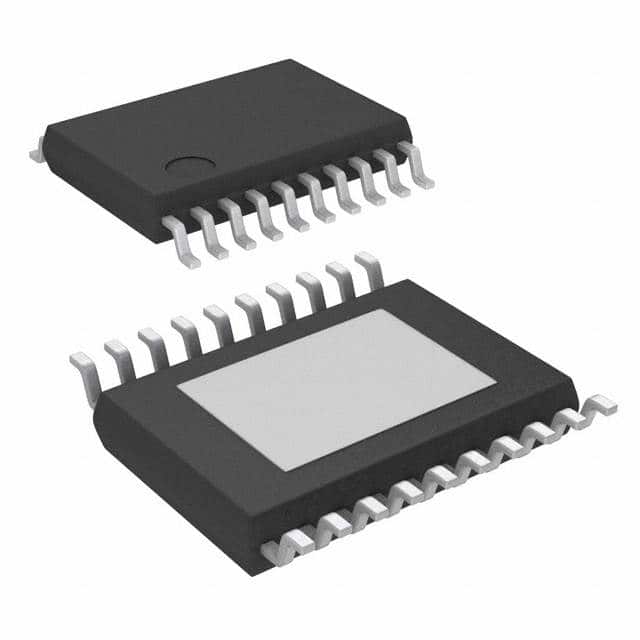

- パッケージ：20ピン熱強化PWPパッケージ(PDSO)

アプリケーション

LED照明アプリケーション（例：デイタイムランニングライト、ポジションライト、フォグライト、リアライト、ブレーキライトやテールライト、インテリア照明など）。
