ACS730KLCTR-20AB-T電流センサ・ファミリは、車載、産業、商業、通信システムのACまたはDC電流検出用に、1MHzの帯域幅と210nsの高速応答時間を提供します。 高周波スイッチング・アプリケーション向けに設計されたこのデバイスは、高周波電流トランスの置き換えに使用できます。

ACS730KLCTR-20AB-Tは、お客様のアプリケーションの品質を向上させながら、BOMコストとPCB面積を削減し、大型の電流トランスを凌駕します。 代表的なアプリケーションには、産業および自動車市場向けの電源、DC/DCコンバータ、充電器などがあります。 パッケージは2400 VRMS 60二次絶縁定格を提供し、最大420 V AC、RMSまたはDC電圧レールに使用できます。

このデバイスは、高精度低バイアス・リニア・ホール・センサー回路と、ウェハー表面近傍の銅電流経路を特徴としています。 銅電流経路を通して印加される電流は磁場を発生させ、集積ホールICによって感知され、比例電圧に変換されます。 磁場をホールセンサーに近接させることで、デバイスの精度が最適化されます。 正確な比例電圧はホールICから供給され、ポストパッケージ精度のためにプログラムされています。 デバイスの出力は、電流検知に使用される一次銅導体経路（ピン1および2からピン3および4まで）を通じて電流が増加するにつれて正の勾配を持つ。 導体経路の内部抵抗は従来の1.2mΩで、電力損失を低く抑えている。

導電路の端子は、センサーのリード線（ピン5～8）から電気的に絶縁されています。 これにより、ACS730電流センサは、ハイエンドの差動アンプやその他の高価な絶縁技術を使用することなく、ハイエンドの電流検出アプリケーションで使用することができます。

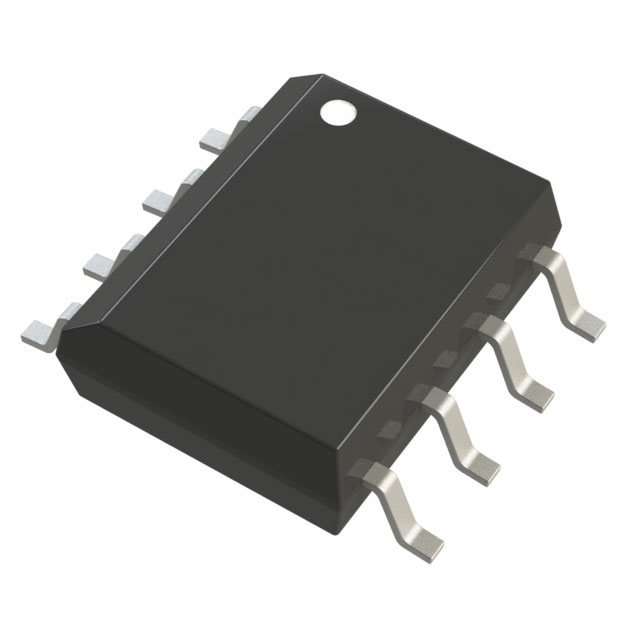

ACS730KLCTR-20AB-Tは、薄型の表面実装SOIC8パッケージで提供されます。 ピンフレームは、標準的な鉛フリーのプリント回路基板アセンブリ工程に適合するよう、100%無光沢錫メッキが施されています。 このデバイスは、フリップチップ方式で使用される現行のRoHS免除の高温鉛含有はんだボールを除き、内部的に鉛フリーです。 このデバイスは、工場出荷前に完全に校正されています。

主な特長

1MHzの信号経路帯域幅により、DC/DCコンバーターや電源の高周波電流トランスを置き換え

短絡時にIGBTを保護するのに十分な210nsの高速応答時間

動作温度150℃までの車載アプリケーション向けAEC-Q100準拠

2400VRMS絶縁定格は、420Vpk、RMSまたはDCまでのほとんどのxEV車両アプリケーションで使用可能

双方向および単方向電流センス出力オプションは、フルブリッジまたはハイエンドとローエンドのアプリケーションで使用可能

小型SOIC8パッケージにより、システム全体の品質レベルを向上させながら、大型高周波トランスのためのPCB面積を削減

完全に統合された電流センス・ソリューションにより、全体的なBOMを削減し、全体的なシステム・コストを低減

最大連続電流50Ampの高電力密度アプリケーション向け1.2mOhm導体内蔵パッケージ

統合電圧レギュレータと非比例出力により、ノイズの多い電源環境でも高いPSRRを実現

内蔵スクリーンにより、dV/dt高過渡電圧による電流導体からウェーハへの容量性カップリングを実質的に排除

ACおよびDC電流に比例した出力

単一5V電源で駆動
