PCA9615DPZはファストモード・プラス(Fm+)SMBus/I²Cバス・バッファで、SMBus/I²Cバス・プロトコル層に対して透過的な差動SMBus/I²Cバス(dI²C)物理層を使用して、電気ノイズの多い環境を通して通常のシングルエンドSMBus/I²Cバスを拡張します。SCL（シリアル・クロック）とSDA（シリアル・データ）用の2つのシングルエンド-差動ドライバ・チャンネルで構成されています。

システム機能

新しいdI2Cバス・バッファにより、システム・ノイズおよび電源電圧の1/2までのグランド・オフセットに対する耐性が向上

2チャネルdI2C（差動I2Cバス）-Fm+シングルエンド・バッファ、30 mAのSDA/SCLドライブ能力で最大1 MHz動作

ホットスワップ（バス・データを中断することなく、モジュールやカードの抜き差しが可能）

EN信号（PCA9615入力）がPCA9615ホットスワップ・シーケンスを制御

バス・アイドル検出(PCA9615内部機能)は、接続が行われる前にバス・アイドル状態を待つ

I2Cバス標準/高速モードおよびSMBus、最大1 MHzの高速モードプラスに対応

カード側シングルエンドI2Cバス、最大540 pF

ケーブル側差動I2Cバス、マルチドロップバス対応

最大ケーブル長：3m（約10フィート）（周波数が低いほど長くなる）

dI2C出力： 公称端子による1.5 V差動出力

差動ライン・インピーダンス（ユーザー定義）： 公称100Ω推奨

受信入力感度： ±200 mV

ヒステリシス：±30 mV（代表値

入力インピーダンス：ハイ・インピーダンス（200 kΩ標準）

受信入力電圧範囲： -0.5 V～+5.5 V

ロックアップ・フリー動作

dI2Cバス・バッファのアービトレーションとクロック・ストレッチをサポート

電源オフおよび電源投入時のハイ・インピーダンスI2Cバス・ピン

動作電源電圧（VDD(A)）範囲：2.3 V～5.5 V、シングルエンド側5.5 Vトレラント

差動I2Cバス動作電源電圧(VDD(B)) 3.0 V～5.5 V、5.5 Vトレラント。最良の動作は 5 V です。

ESD保護は、JESD22-A114に従って2000 V HBMを超え、JESD22-C101に従って1000 V CDMを超える。

ラッチアップ試験はJEDEC規格JESD78に準拠し、100 mAを超える。

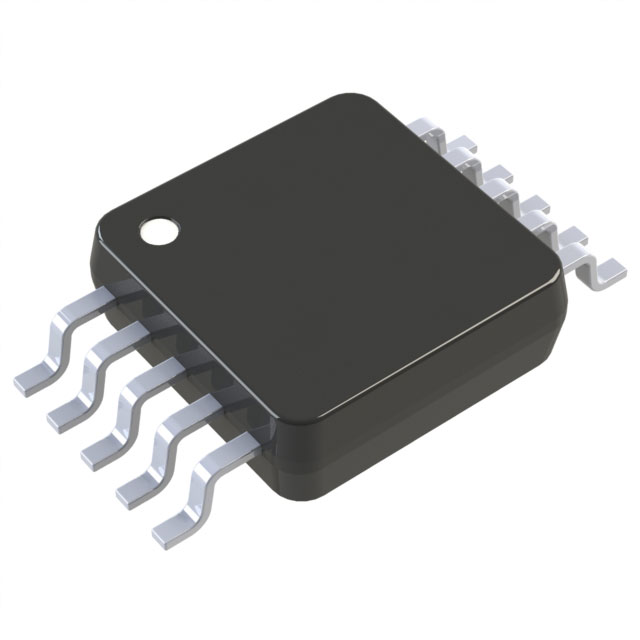

パッケージ TSSOP10

用途

- 過酷な環境におけるリモート温度/リークディテクタのモニター

- 高ノイズ環境での電源制御

- 機器キャビネット間のI2Cバス伝送

- 商業用照明および工業用冷暖房制御

- 電気的ノイズの多い環境で長いI2Cバスが必要なアプリケーション

- 複数の電源供給元があり、最大2.5 Vのグランドオフセットの可能性があるアプリケーション
