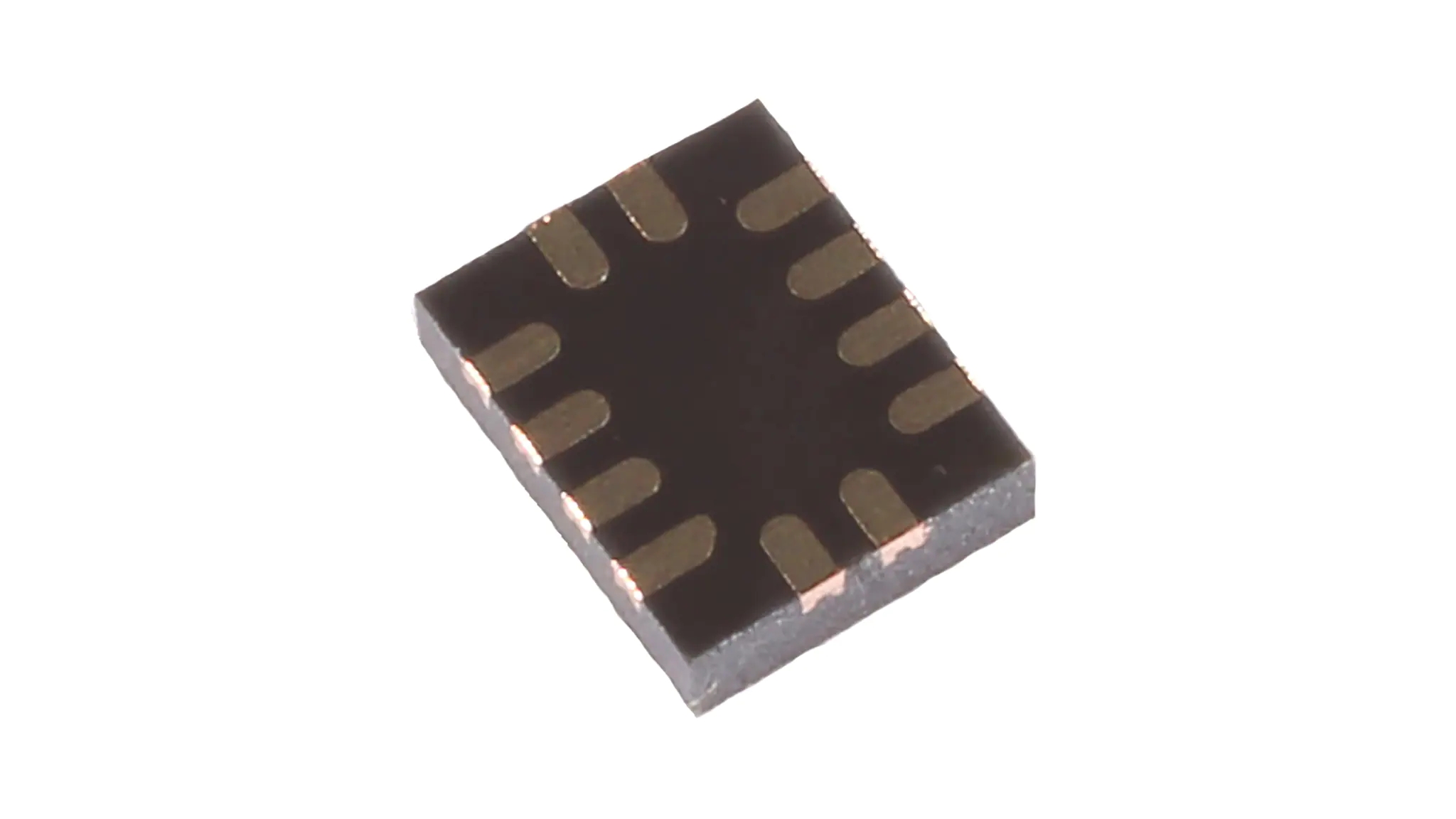

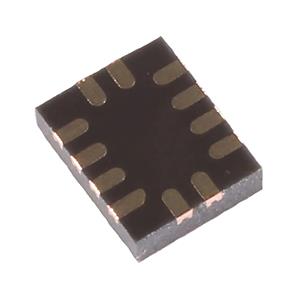

PTN3222EUKZ 1ポートeUSB2-to-USB2リドライバは、eUSB2とUSB2信号方式間の変換を行います。

特徴

1ポートeUSB2 to USB2リドライバ機能

関連ECNとともにUSB2仕様に準拠

eUSB2仕様v1.1に準拠

ホスト専用リピータ、デバイス専用リピータ、デュアルモード・リピータの役割をサポート

すべてのUSB2.0データレートをサポート

低速動作（1.5Mbps）

フルスピード動作（12Mbps）

高速動作（480Mbps）

選択されたレジスタ・アクセスのRAPアクセスをサポート

eUSB2とUSB2の両端にプルアップ抵抗とプルダウン抵抗を内蔵、選択可能

シグナル・インテグリティ（SI）設定可能

eUSB2 - Txディエンファシス、Rxイコライゼーション、Rxスケルチしきい値、Tx出力スイング

USB2 - HS切断検出しきい値、Rxスケルチしきい値、Rx終端、Rx等化、Txディエンファシス、Txスルー・レート、Tx出力スイング

ホスト・モードでのBC1.2パワー・プロバイダCDPコンフィギュレーション機能をサポート

低消費電流

eUSB2およびUSB2電源管理をサポート

低消費電力のディープ・スタンバイ・モードを実装

堅牢性機能

USB2データピンは5.5V（DC）に24時間耐える

USB2データピンは24時間GNDへのショートに耐える

USB2データピンは、故障したUSBデバイスによるDP/DNピンの衝突に耐える

GPIOと高速データピンはバックパワーセーフ

I2Cターゲット・インターフェースは標準モード、高速モード、高速モードプラスをサポート

電源 - VDD3V3、VDD1V8

ESD HBM 2kV CDM 500V

動作周囲温度範囲 -40°C～+85°C

WLCSP12およびQFN12パッケージで入手可能

アプリケーション

標準A/標準B/Micro-B/USB Type-Cコネクターシナリオのプラットフォーム（ホスト、デバイス、ハブ、ルーター、プロトコルブリッジなど）におけるeUSB2 to USB2リピーター機能

ホスト専用リピータ

デバイス専用リピータ

二重の役割を持つリピータ（アプリケーションで動的に決定される）
