PCA9601DPZはI2Cバスのキャパシタンスを絶縁するように設計されており、最大4000pFのポイント・ツー・ポイントまたはマルチポイント・アプリケーションで長いバスを駆動できます。PCA9601はP82B96の高速バージョンであり、PCA9600の高速ドライブ・バージョンです。0 °C～85 °Cの温度範囲のアプリケーションで、リモート・ドーター・カード上のFm+（Fast-mode Plus）スレーブをさらに多数駆動できます。

特長と利点

- I2Cバス信号の双方向データ転送

- 15 mAのSX/SYシンク能力により、470 pF負荷で5 V Fm+バスの立ち上がり時間を実現

- SX/SY側で400 pF以上、TX/TY側で4000 pF以上のキャパシタンスを絶縁可能

- 最大20mのワイヤで1MHz動作（AN10658参照）

- 電源電圧範囲は2.5 V～15 Vで、SX/SY側のI2Cバス・ロジック・レベルは電源電圧に依存しません。

- I2Cバス信号をTX/RX、TY/RYの順方向/逆方向信号のペアに分割し、一方向の入出力信号経路を必要とする光アイソレータや同様のデバイスとのインターフェースを実現

- 低電源電流

- ESD保護は、JESD22-A114に従って3500 V HBMを上回り、JESD22-C101に従って1400 V CDMを上回ります。

- ラッチアップ試験はJEDEC規格JESD78に準拠し、100 mAを超える。

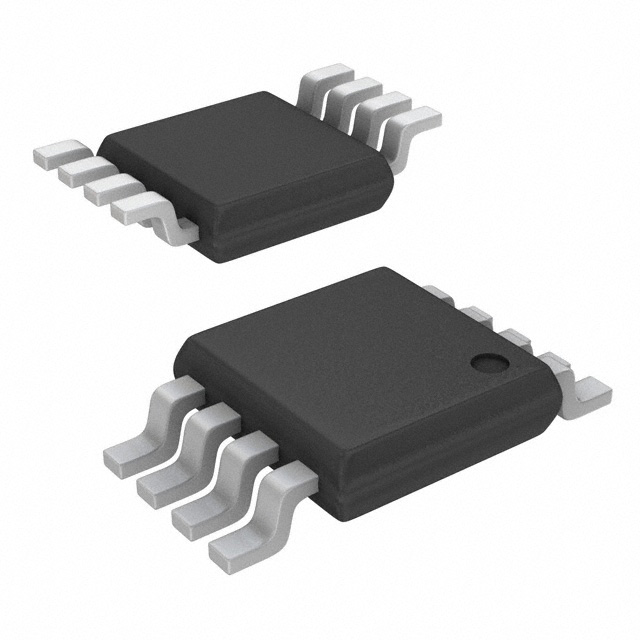

- パッケージ SO8およびTSSOP8 (MSOP8)

アプリケーション

- 異なるロジックレベルで動作するI2Cバス間のインターフェイス（例えば、5Vと3Vまたは15Vなど）

- I2CバスとSMBus（350μA）規格またはFm+規格間のインターフェース

- I2CバスのSDAまたはSCL信号を、例えば互換性のあるPCA82C250を介して、マルチドロップ差動バス・ハードウェアに簡単に変換可能

- オプトカプラとのインターフェイスにより、最大1MHzまでのI2Cバスノード間の光絶縁を実現

- 長距離ポイントツーポイントまたはマルチポイントアーキテクチャ
