LPC1837JBD144Eは、組み込みアプリケーション向けのARM Cortex-M3ベースのマイクロコントローラです。ARM Cortex-M3は、低消費電力、強化されたデバッグ機能、高レベルのブロック統合サポートなど、システムを強化する機能を提供する新世代のコアです。

LPC1837JBD144E CPUは、最大180MHzで動作します。ARM Cortex-M3 CPUは、独立したローカル命令バスとデータバス、およびシステム・ペリフェラル用の第3のバスを備えた3段パイプラインとハーバード・アーキテクチャを備えています。LPC1837JBD144E CPUは、分岐スペキュレーションをサポートする内部プリフェッチ・ユニットも備えています。

LPC1837JBD144Eは、最大1MBのフラッシュと136kBのオンチップSRAM、16kBのEEPROMメモリ、4チャネルのSPIフラッシュ・インタフェース（SPIFI）、ステート・コンフィギュラブル・タイマ（SCT）サブシステム、2つのHi-Speed USBコントローラ、イーサネット、LCD、外部メモリ・コントローラ、複数のデジタルおよびアナログ・ペリフェラルを備えています。

特徴

プロセッサ・コア

CPU 周波数最大180 MHzのARM Cortex-M3プロセッサ

8セクタをサポートするARM Cortex-M3内蔵メモリ保護ユニット（MPU）

ARM Cortex-M3内蔵ネスタブル・ベクトル割り込みコントローラ（NVIC）

ノンマスカブル割り込み（NMI）入力

JTAGおよびシリアル・デバッグ（SWD）、シリアル・トレース、8ブレークポイント、4ウォッチポイント

拡張トレースモジュール（ETM）と拡張トレースバッファ（ETB）のサポート

システム・ビート・タイマー

オンチップ・メモリ

フラッシュ・アクセラレータ付き最大1MBのオンチップ・デュアルブロック・フラッシュ・メモリ

16 kBオンチップEEPROMデータメモリ

コードおよびデータ用136 kB SRAM

独立したバス・アクセスをサポートする複数のSRAMモジュール

ブート・コードおよびオンチップ・ソフトウェア・ドライバを含む64kB ROM

64ビット汎用ワンタイム・プログラマブル（OTP）メモリ

クロック生成ユニット

1 MHz～25 MHzで動作する水晶発振器

全温度電圧範囲で2%の精度（Tamb = 0 °C to 85 °Cで1%）に校正された12 MHz内部RC発振器

超低消費電力RTC水晶発振器

3つのオンチップPLLにより、高周波水晶振動子を必要とせずにCPUを最大CPUレートで動作させることができます。 2番目のPLLは高速USBに使用でき、3番目のPLLはオーディオPLLとして使用できます。

クロック出力

設定可能なデジタル・ペリフェラル

AHB上のステート・コンフィギュラブル・タイマー（SCT）サブシステム

グローバル・マルチプル・インプット・アレイ（GIMA）により、タイマ、SCT、ADC0/1などのイベント駆動ペリフェラルの複数の入出力をクロスコネクト可能。

シリアル・インターフェース

4チャネルSPIフラッシュ・インターフェース（SPIFI）、最大52MB/秒の1、2、4ビット・データ・レート

RMIIおよびMIIインタフェースとDMAをサポートし、低CPU負荷で高スループットを実現する10/100TイーサネットMAC IEEE 1588タイムスタンプ/アドバンスド・タイムスタンプ対応（IEEE 1588-2008 v2）

高速USB 2.0ホスト/デバイス/OTGインタフェース×1、DMAサポート、オンチップ高速PHY (USB0)

オンチップ高速PHYおよび外部高速PHY ULPIインターフェース（USB1）を備えたDMAサポート付き高速USB 2.0ホスト/デバイス・インターフェース1個

ROM USBスタックに含まれるUSBインターフェース電子テスト・ソフトウェア

4つのDMA対応550 UART：フル・モデム・インターフェース付きUART 1つ、IrDAインターフェース付きUART 1つ、UART同期モード・サポート付きUSART 3つ、ISO7816準拠スマート・カード・インターフェース 1つ

最大2つのC_CAN 2.0Bコントローラ（各1チャネル）。 C_CANコントローラの使用は、同じバス・ブリッジに接続された他のすべての周辺機器の動作を除外します。

FIFOおよびマルチプロトコル機能を備えた2つのSSPコントローラー。 どちらのSSPもDMAをサポート

I²Cバス仕様に完全に準拠したモニター・モードとオープン・ドレインI/Oピンを備えた超高速I²Cバス・インターフェース。 最大1Mビット/秒のデータ・レートをサポート

モニター・モードと標準I/Oピンを備えた標準I²Cバス・インターフェース1個

2つのI²Sインターフェース（1つはDMAサポート付き、1つは1入力と1出力付き

デジタル・ペリフェラル

外部SRAM、ROM、NORフラッシュ、SDRAMデバイスをサポートする外部メモリ・コントローラ（EMC）

DMAおよび最大1024H×768Vのプログラマブル・ディスプレイ解像度を1つ備えたLCDコントローラ モノクロ/カラーSTNパネルおよびTFTカラーパネル対応、1/2/4/8 bppカラールックアップテーブル（CLUT）および16/24ビット直接ピクセルマッピング対応

SD/MMCカードインターフェース

8チャネル汎用DMAコントローラにより、AHBバス上の全メモリおよびDMA対応AHBスレーブにアクセス可能

設定可能なプルアップ/プルダウン抵抗を備えた最大164本の汎用入出力（GPIO）ピン

GPIOレジスタはAHB上に配置され、素早くアクセス可能。

最大8つのGPIOピンをエッジおよびレベル・トリガ割り込みソースとして使用可能。

2つのGPIOグループ割り込みモジュールは、GP入出力ピンのグループの入力状態に基づくプログラマブル・フォーマット割り込みを可能にします。

キャプチャおよびマッチ機能を備えた4つの汎用タイマ/カウンタ

三相モーター制御用モーター制御PWM 1個

直交エンコーダ・インターフェース（QEI）1個

繰り返し割り込みタイマ（RIタイマ）

窓付きウォッチドッグ・タイマー

256バイトのバッテリ駆動バックアップ・レジスタを備えた、独立したパワー・ドメイン上の超低消費電力リアルタイム・クロック（RTC）

イベント認識とイベント・タイミング用の3つの入力を備えたイベント・ロガー（バッテリー駆動可能

バッテリー駆動のアラーム・タイマー

アナログ・ペリフェラル

DMAサポートおよび最大400kサンプル/秒のデータ変換レートを持つ10ビットDAC×1

2個の10ビットADC（DMA対応、データ変換レート最大400 kSamples/s）。合計最大8個のアナログ・チャンネル。 各アナログ入力は両方のADCに接続。

各デバイスに固有のID

電源供給

3.3 V（2.2 V～3.6 V）単一電源、コア電源およびRTC電源ドメイン用オンチップ・レギュレータ付き

RTCパワー・ドメインは、3 Vバッテリーから個別に給電可能

4つの低消費電力モード：スリープ・モード、ディープ・スリープ・モード、パワーダウン・モード、ディープ・パワーダウン・モード

プロセッサは、さまざまなペリフェラルからのウェイクアップ割り込みによってスリープ・モードからウェイクアップします。

ディープ・スリープ・モード、パワーダウン・モード、ディープ・パワーダウン・モードからのウェイクアップは、外部割り込みおよびRTCパワー・ドメインのバッテリ駆動ブロックによって生成される割り込みを経由します。

4つの独立したしきい値によるパワーダウン検出（割り込みのトリガーとリセットの強制

パワーオンリセット（POR）

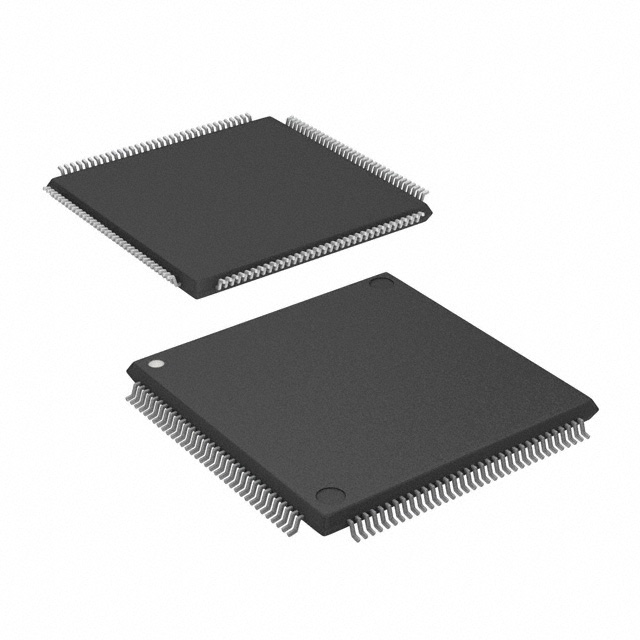

LQFP144パッケージ

ターゲット・アプリケーション

産業用

民生用電子機器

大型家電

RFIDカードリーダー

電子計測
