LPC4337JBD144Eは、組み込みアプリケーション向けのArm Cortex-M4マイクロコントローラで、Arm Cortex-M0コプロセッサ、最大1 MBのフラッシュと136 kBのオンチップSRAM、16 kBのEEPROMメモリ、4チャネルのSPIフラッシュインタフェース（SPIFI）、ステートコンフィギュラブルタイマ（SCT）やシリアル汎用I/O（SGPIO）インタフェースなどの高度なコンフィギュラブルペリフェラル、2つの高速USBコントローラ、イーサネット、LCD、外部ストレージコントローラ、および複数のデジタルI/Oを備えています。 LPC4337JBD144EのCPUは、最大204MHzで動作します。

Arm Cortex-M4 CPUは、独立したローカル命令バスとデータバス、ペリフェラル用の第3のバス、および投機的分岐をサポートする内部プリフェッチユニットを備えたハーバードアーキテクチャの3段パイプラインを備えています。 内部プリフェッチユニットArm Cortex-M4は、シングルサイクルのデジタル信号処理とSIMD命令をサポートしています。 このコアは、ハードウェア浮動小数点ユニットを統合しています。

既存の8/16ビットマイクロコントローラの代替として使用できるように設計されたCortex-M0コプロセッサは、シンプルな命令セットと短いコード長で、最大204MHzの優れた性能を発揮します。

特長

Cortex-M4プロセッサコア

最大204 MHzで動作するArm Cortex-M4プロセッサ

8セクタをサポートするArm Cortex-M4内蔵メモリ保護ユニット（MPU）

Arm Cortex-M4内蔵ネスタブルベクトル割り込みコントローラ（NVIC）

ハードウェア浮動小数点ユニット

ノンマスカブル割り込み（NMI）入力

JTAGおよびシリアル・デバッグ（SWD）、シリアル・トレース、8つのブレークポイント、4つのウォッチポイント

拡張トレースモジュール（ETM）と拡張トレースバッファ（ETB）のサポート

システム・ビート・タイマー

Cortex-M0プロセッサコア

Arm Cortex-M0コプロセッサがArm Cortex-M4メイン・アプリケーション・プロセッサをロード

最大204MHzの動作周波数

JTAG

内蔵NVIC

オンチップ・メモリ

フラッシュ・アクセラレータ付き最大1MBのオンチップ・デュアルブロック・フラッシュ

16 kBオンチップEEPROMデータメモリ

コードおよびデータ用136 kB SRAM

独立したバス・アクセスをサポートする複数のSRAMモジュール 2つのSRAMモジュールは個別にパワーダウン可能

ブートコードとオンチップ・ソフトウェア・ドライバを含む64kB ROM

64ビット汎用ワンタイム・プログラマブル（OTP）メモリ

設定可能なデジタル・ペリフェラル

シリアルGPIO（SGPIO）インターフェース

AHB上のステート・コンフィギュラブル・タイマー（SCT）サブシステム

グローバル・マルチ入力アレイ（GIMA）により、タイマ、SCT、ADC0/1などのイベント駆動型ペリフェラルの複数の入出力の相互接続が可能

シリアル・インターフェース

クアッドSPIフラッシュ・インターフェース（SPIFI）、4チャネル、最大52MB/秒

RMIIインタフェースおよびMIIインタフェース、低CPU負荷で高スループットを実現するDMA付き10/100TイーサネットMACをサポート IEEE 1588タイムスタンプ/アドバンスド・タイムスタンプ対応 (IEEE 1588-2008 v2)

オンチップ高速PHYを備えたDMA対応高速USB 2.0ホスト/デバイス/OTGインターフェース

オンチップHi-Speed PHYおよび外部Hi-Speed PHY ULPIインターフェースを備えたDMA対応Hi-Speed USB 2.0ホスト/デバイス・インターフェース1個

ROM USBスタックに含まれるUSBインターフェース電子テスト・ソフトウェア

DMAサポートおよびフル・モデム・インターフェース付き550 UART×1

DMAおよび同期モードをサポートする3個の550 USARTは、ISO7816標準仕様に準拠するスマート・カード・インターフェースを備えています。 IrDAインターフェイスを備えた1個のUSART

最大2つのC_CAN 2.0Bコントローラ（各1チャネル）。 C_CANコントローラの使用は、同じバス・ブリッジに接続された他のすべての周辺機器の動作を除外します。

FIFOおよびマルチプロトコル機能を備えた2つのSSPコントローラ。 どちらのSSPもDMAをサポート

SPIコントローラー1個

I²Cバス仕様に完全に準拠したモニター・モードとオープン・ドレインI/Oピンを備えた超高速I²Cバス・インターフェース。 最大1Mビット/秒のデータ・レートをサポート

モニター・モードと標準I/Oピンを備えた標準I²Cバス・インターフェース1基

2つのI²Sインターフェース（1つはDMAサポート付き、1つは1入力と1出力付き

デジタル・ペリフェラル

外部SRAM、ROM、NORフラッシュ、SDRAMデバイスをサポートする外部メモリ・コントローラ（EMC）

DMAをサポートし、最大1024H×768Vのディスプレイ解像度をプログラマブルに設定可能なLCDコントローラ モノクロおよびカラーSTNパネルとTFTカラーパネルをサポート。1/2/4/8 bppのカラールックアップテーブル（CLUT）と16/24ビットのダイレクトピクセルマッピングをサポート。 LPC4357/53デバイスのみ

セキュアデジタル入出力（SD/MMC）カードインターフェース

8チャネル汎用DMAコントローラにより、AHBバス上の全メモリおよびDMA対応AHBスレーブにアクセス可能

設定可能なプルアップ/プルダウン抵抗を備えた最大164本の汎用入出力（GPIO）ピン

GPIOレジスタはAHB上に配置され、素早くアクセス可能。

最大8つのGPIOピンをエッジおよびレベル・トリガ割り込みソースとして使用可能。

2つのGPIOグループ割り込みモジュールは、GP入出力ピンのグループの入力状態に基づくプログラマブル・フォーマット割り込みを可能にします。

キャプチャおよびマッチ機能を備えた4つの汎用タイマ/カウンタ

モータ制御用パルス幅変調器（PWM）1個（3相モータ制御をサポート

1個の直交エンコーダ・インターフェース（QEI）

繰り返し割り込みタイマー（RIタイマー）

ウィンドウ付きウォッチドッグ・タイマー（WWDT）

超低消費電力リアルタイム・クロック（RTC）、256バイトのバッテリ駆動バックアップ・レジスタを備えた別電源ドメイン上

アラーム・タイマー（バッテリー駆動可能

アナログ・ペリフェラル

DMAサポートおよび最大400kサンプル/秒のデータ変換レートを備えた10ビットDAC×1

DMAサポートと最大400 kサンプル/秒のデータ変換レートを備えた2個の10ビットADC、それぞれ最大8個の入力チャンネルを装備

各デバイスに固有のID

クロック生成ユニット

1 MHz～25 MHz動作の水晶発振器

全温度電圧範囲で2%の精度（Tamb = 0 °C to 85 °Cで1%）に校正された12 MHz内部RC発振器

超低消費電力リアルタイム・クロック（RTC）水晶発振器

3つのオンチップPLLにより、高周波水晶振動子を使用せずにCPUを最大CPUレートで動作させることができます。 2番目のPLLは高速USBに、3番目のPLLはオーディオPLLとして使用できます。

クロック出力

電源供給

コア電源およびRTC電源ドメイン用にオンチップDC-DCコンバータを備えた3.3V（2.2V～3.6V）単一電源

RTCパワー・ドメインは、別の3Vバッテリーから給電可能

4つの低消費電力モード：スリープ・モード、ディープ・スリープ・モード、パワーダウン・モード、ディープ・パワーダウン・モード

プロセッサは、さまざまなペリフェラルからのウェイクアップ割り込みによってスリープ・モードからウェイクアップします。

ディープ・スリープ・モード、パワーダウン・モード、ディープ・パワーダウン・モードからのウェイクアップは、外部割り込みおよびRTCパワー・ドメインのバッテリ駆動ブロックによって生成される割り込みを経由します。

4つの独立したしきい値によるパワーダウン検出（割り込みのトリガーとリセットの強制

パワーオンリセット（POR）

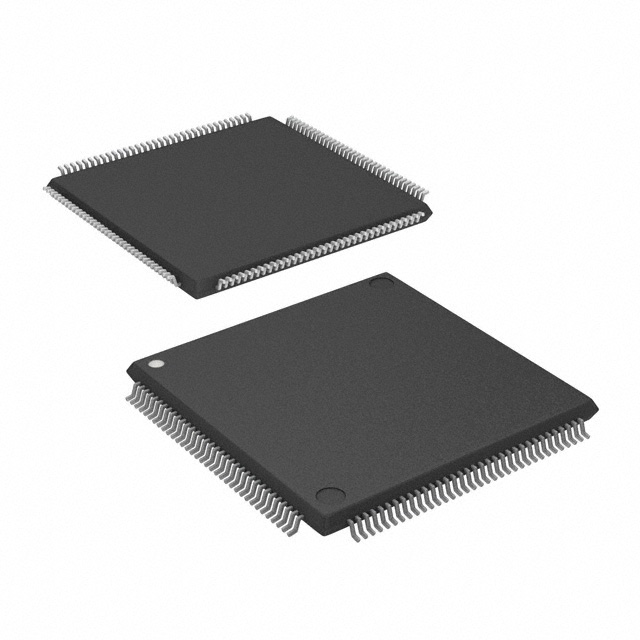

LQFP144パッケージ

ターゲット・アプリケーション

モーター制御

電源管理

大型家電

RFIDカードリーダー

組み込みオーディオ・アプリケーション

産業オートメーション

電子計測
