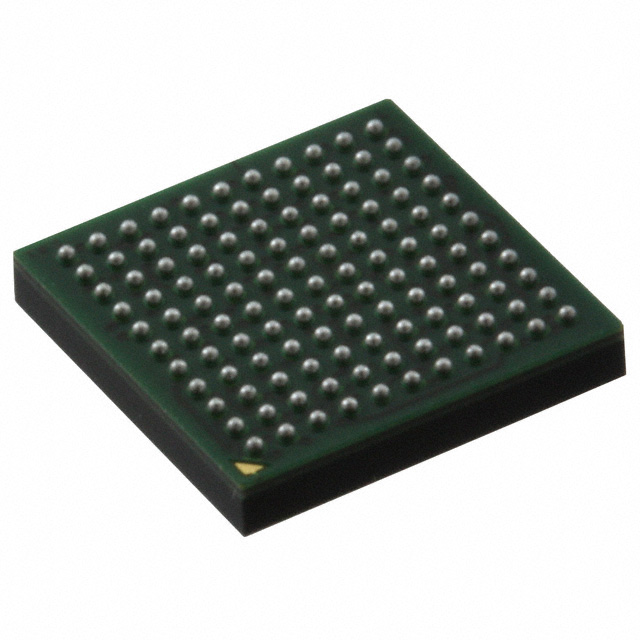

MK20DN512VMC10 32ビット・マイクロコントローラは、インテリジェントなオンチップ・インテグレーションによりBOMを大幅に節約できる低消費電力MCUです。これらのMCUはArm® Cortex®-M4コアをベースにしており、クリスタルレス・デバイス機能オプションを含む、フルおよびオプションの高速USB 2.0 On-The-Go（OTG）を提供します。 Kinetis K2x MCUファミリは、さまざまなレベルの統合とセキュリティを備えた製品のスケーラブルなポートフォリオです。 Kinetis K2x MCUファミリは、さまざまなレベルの統合とセキュリティを備えたスケーラブルなポートフォリオで、さまざまな要件に対応する幅広いアナログ、通信、タイミング、および制御ペリフェラルを提供します。

特長

超低消費電力

ペリフェラルの優先的なアクティビティとリカバリ時間のためのパワーとクロック・ゲーティングを備えた10種類の低消費電力モード。 停止電流<2 µA、動作電流<350 uA/MHz、停止モード・ウェイクアップ時間4 µs

動作電圧が1.71 Vに低下した場合でもメモリとアナログのフル動作が可能で、バッテリ寿命が延長

低リーク停止（LLS）モード/超低リーク停止（VLLS）モードのウェイクアップ・ソースとして、最大8つの内蔵モジュールと16ピンを備えた低リーク・ウェイクアップ・ユニット

低消費電力状態での連続システム動作をサポートする低消費電力タイマー

フラッシュ、SRAM、FlexMemory

128 KB - 512 KBフラッシュ・メモリ。 高い信頼性とレベル4のセキュリティ保護で高速アクセスをサポート

SRAM 32 KB - 128 KB

FlexMemory：データシート/システム・データ用に32バイト～4KBのユーザー・セグメント可能なバイト書き込み/消去EEPROM。 10M回以上の消去が可能なEEPROMと、書き込み時間がわずか70µsのフラッシュメモリ（電源障害が発生してもデータの損失や破損はありません）。 プログラミングと消去機能は、ユーザーやシステムの介入なしに実行でき、デバイスは動作電圧1.71Vまで完全に動作します。 追加プログラムコード、データ、EEPROMバックアップの保存用に、最大256KBのスペースが利用可能です。

ミックスド・シグナル機能

設定可能な分解能を持つ2つの高速16ビットADC（アナログ・デジタル・コンバータ ノイズ除去レベル向上のためのシングルまたは差動出力モード動作 プログラム可能な遅延モジュール・トリガ機能により、500 nsの変換時間を実現

オーディオ・アプリケーション用のアナログ波形を生成する2つの12ビット・デジタル・アナログ・コンバータ（DAC

3つの高速コンパレータにより、パルス幅変調（PWM）を安全な状態にすることで、高速かつ正確なモーター過電流保護を実現

アナログ基準電圧は、アナログ・モジュール、ADC、DACに正確な基準を提供し、外部基準電圧に取って代わり、システム・コストを削減します。

性能

DSP、100 MHzクロック、シングルサイクルMAC、SIMD（Single Instruction Multiple Data）拡張機能を備えたArm® Cortex®-M4コア

ペリフェラルとメモリ用に最大16チャネルのDMAを搭載し、CPU負荷の低減とシステム・スループットの高速化を実現

クロス・スイッチがマルチ・マスター・デバイス・バス・アクセスの同時実行をサポートし、バス帯域幅を拡大

独立したフラッシュ・バンクにより、パフォーマンスを低下させたり、複雑なコーディング・ルーチンを必要としたりすることなく、コードとファームウェア更新の同時実行が可能

タイミングと制御

3個のFlexTimer（12チャネル）。 モーター制御用のハードウェア・デッドタイム挿入と直交デコード

リモート・コントロール・アプリケーションで赤外線波形を生成するための搬送波変調タイマ

4チャネル32ビット・サイクル割り込みタイマは、リアルタイムOSタスク・スケジューラのタイム・ベースとなり、ADC変換やプログラマブル遅延モジュールのトリガ・ソースにもなります。

ヒューマン・マシン・インターフェース

最大16入力のハードウェア・タッチセンシング・インターフェース。 すべての低消費電力モードで動作（イネーブル時はわずかな電流しか流さない）。 ハードウェア実装によりソフトウェア・ポーリング方式を回避。 高感度で、厚さ5mmまでのフィルムを使用可能。

データ接続と通信

USB 2.0 OTG（フルスピード）。 デバイス充電検出機能により、ポータブルUSBデバイスの充電電流／時間を最適化し、バッテリー寿命を延長。 低電圧レギュレータが、5V入力経由で外部コンポーネントに最大120mA、3.3Vのオフチップ電源を供給

最大6個のIrDA対応UART、うち1個はISO7816スマートカード対応 幅広い産業用通信プロトコルに対応するため、さまざまなデータサイズ、フォーマット、送受信設定をサポート

オーディオシステムにアクセスするためのIC間オーディオ転送（I2S）シリアルインターフェース

産業用ネットワーク・ブリッジ用CANモジュール2個

最大3つのDSPIと2つのI2C

信頼性、機能安全性、情報セキュリティ

メモリ保護ユニットがクロススイッチ上の全マスターデバイスのメモリ保護を提供し、ソフトウェアの信頼性を向上

サイクリック冗長検査エンジンがメモリ内容と通信データを検証し、システムの信頼性を向上

クロック非依存COPにより、フェイルセーフ・アプリケーション（家電製品の安全規格IEC 60730など）でのクロック・ドリフトやコードの暴走を防止

外部ウォッチドッグ・モニタにより、ウォッチドッグ・イベントが発生した場合、出力ピンを安全な状態にする 外部コンポーネント

この製品はNXPの長期製品供給プログラムに含まれ、発売から少なくとも10年間保証されます。

外部ペリフェラルのサポート

FlexBus外部バス・インターフェースは、メモリやグラフィック・ディスプレイなどの周辺機器用のインターフェース・オプションを提供します。 最大6つのチップ・セレクト信号と2GBのアドレス空間をサポートします。

セキュア・デジタル・ホスト・コントローラは、アプリケーションのソフトウェア・アップグレードやメディア・ファイルの保存用に、SD、SDIO、MMC、CE-ATAカードをサポートします。
