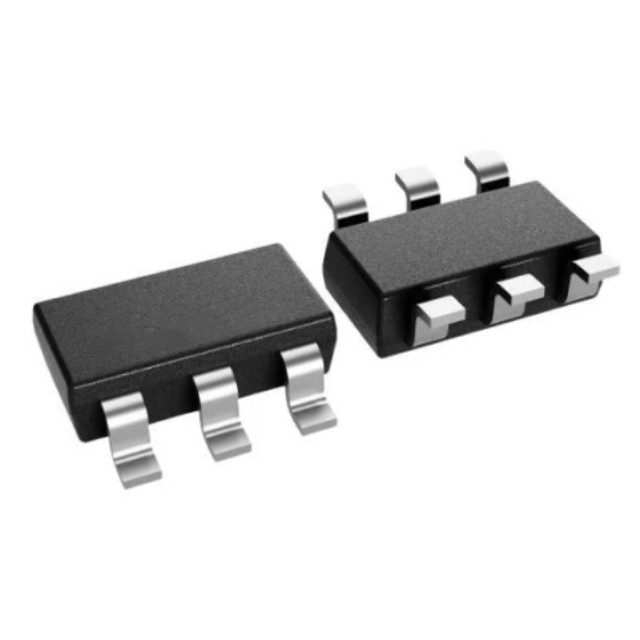

TMAG5173B1QDBVRQ1は、さまざまな車載アプリケーション向けの低消費電力リニア3Dホール効果センサーです。 このデバイスは、X軸、Y軸、Z軸の3つの独立したホール効果センサーを内蔵しています。 高精度アナログ信号チェーンと内蔵12ビットADCが、測定されたアナログ磁界値をデジタル化します。 I 2Cインターフェースは、複数の動作V CC範囲をサポートする際に、低電圧マイクロコントローラーを使用したシームレスなデータ通信を保証します。 このデバイスには温度センサーが内蔵されており、サーマルバジェットチェックや所定の磁場に対する温度補償計算など、さまざまなシステム機能に使用できます。

TMAG5173-Q1は、磁気軸と温度測定の任意の組み合わせを実現するために、I 2Cインターフェースを介して構成することができます。 さらに、ウェイクアップモードやスリープモードなど、さまざまな電源オプションでデバイスを構成できるため、設計者はシステムレベルのニーズに応じてシステムの消費電力を最適化できます。 複数のセンサー変換方式とI 2C読み取りフレームは、スループットと精度の最適化に役立ちます。 専用のINTピンは、低消費電力のウェイクアップおよびスリープ・モード時にシステム割り込みとして機能するほか、マイクロコントローラによって新しいセンサ遷移のトリガとして使用できます。

統合角度計算エンジン（CORDIC）は、同軸および軸外の角度測定トポロジーの両方に対して、完全な360°角度位置情報を提供します。 角度計算は、ユーザーが選択した2つの磁気軸を使用して実行されます。 このデバイスは、システムの機械的エラー源の影響を軽減する磁気ゲインおよび軸外補正機能を備えています。

特徴

- 車載アプリケーションのAEC-Q100規格に適合：

- 温度クラス1：-40℃～125

- 位置検出速度と精度を最適化した高精度リニア3Dホール効果センサー：

- 角度測定誤差：±1°（最大）

- 単軸スルーレート：20kSPS

- 機能安全コンプライアンスをターゲット

- 機能安全アプリケーション向けに開発

- システム設計をISO 26262 ASIL Bに準拠させるためのドキュメントは、製品リリース時に提供されます。

- 設定可能な電源モード

- 1.5µAのウェイクアップおよびスリープ・モード電流

- X、Y、またはZ軸で選択可能なリニア磁気レンジ：

- TMAG5173x1-Q1：±40mT、±80mT

- ユーザー定義の磁気および温度しきい値クロスからの割り込み信号

- ゲインおよびオフアクシス調整機能を備えた統合角度CORDIC計算

- ノイズ低減のための設定可能な平均値フィルター

- 巡回冗長検査（CRC）付きI2Cインターフェース：

- 巡回冗長検査（CRC）付きI2Cインターフェース：最大1MHz I2Cクロック速度

- I2Cまたは専用INTピンによる変換トリガー

- 複数の磁石タイプに対応する統合温度補償

- 内蔵温度センサー

- 2.3V～3.6Vの電源電圧範囲

製品アプリケーション

- ステアリングコラム制御

- ステアリングホイール制御

- シフトシステム

- 電動自転車

- 変速機
