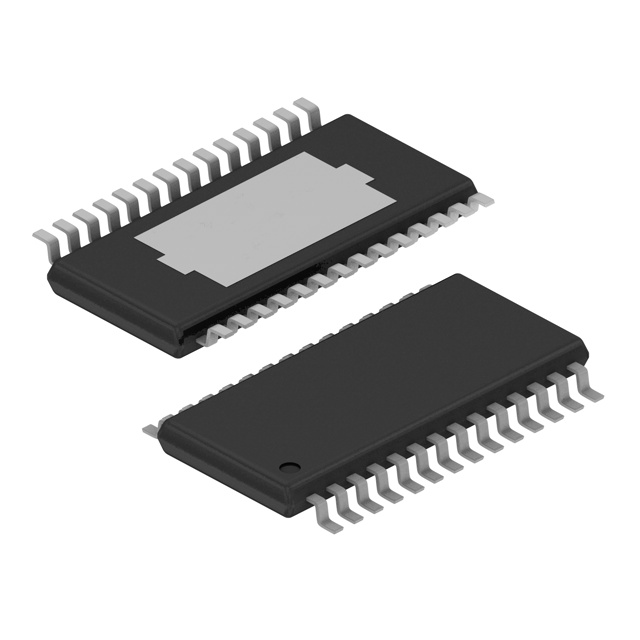

TPS92602BQPWPRQ1デバイスは、シングルおよびデュアル・チャンネルのハイサイド電流LEDドライバです。 完全な保護と診断機能を備えたこのシリーズのデバイスは、特に自動車用ヘッドランプに理想的に適合しています。 各ドライバの下部には、ピーク電流モードの昇圧コントローラがあります。 各コントローラーは、ハイサイド電流センスタップによる電流フィードバックループと、外部抵抗分圧ネットワークによる電圧フィードバックループの2つの独立したフィードバックループで構成されています。 このコントローラーは、一定の出力電圧または一定の出力電流を伝達します。 接続された負荷によって、デバイスが一定の出力電流（回路が電圧設定値より先に電流設定値に到達した場合）または一定の出力電圧（回路が電圧設定値に先に到達した場合）のどちらを調節するかが決まります（例えば、開回路負荷条件下）。 出力電圧は、回路が先に電圧設定値に達した場合（電圧設定値に先に達した場合）、例えば開放負荷条件下で、回路によって調整することができます。

特性について

- 自動車用途の要件に適合

- AEC-Q100規格に準拠した以下の特性を有しています：

- デバイス温度クラス1：周囲動作温度範囲-40℃～125℃。

- デバイス 人体放電モード（HBM） 静電気放電（ESD）分類クラス2

- デバイス CDM ESD Classification Class C4B

- 入力電圧：4V～40V（絶対最大45V）

- 出力電圧：4V～75V（絶対最大80V）

- ランプ補償を内蔵した固定周波数電流モードコントローラ

- 定電流出力と定電圧出力の2つのレギュレートループ（1チャンネルあたり）

- ハイサイド電流センシング：

- センス電圧150mVまたは300mV (EEPROMオプション)

- オフセット±6mV（LED電流精度約4％、約2％を実現）

- 出力電圧検出、内部電圧基準：2.2V±5%。

- ローサイドNMOS-FETドライバ内蔵：ゲート駆動電流0.7A（ピーク時）（代表値

- 周波数同期

- パルス幅変調方式（PWM）調光、アナログ調光に対応

- 診断ができる：

- ハイサイド電流（LED電流）をアナログ出力可能

- LEDオープン、グランドショート検出

- 短絡出力保護機能

- 内部低電圧・過電圧ブロッキング機能

応用分野

- 車載用ヘッドライトLEDドライバー

- 高輝度LED設計
