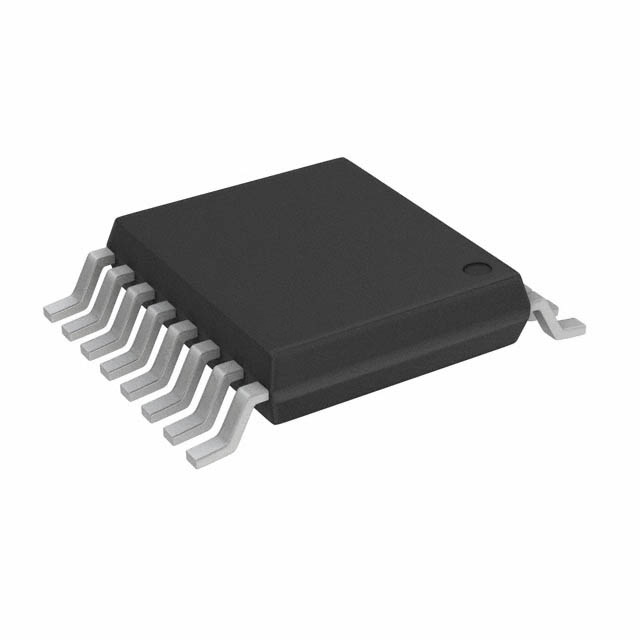

画像はご参考までに、製品仕様を参照してください
< >

商品型番:TLE5012BDE1200

商品名称:TLE5012BDE1200

データマニュアル:TLE5012BDE1200.pdf

ブランド:INFINEON

年:23+

パッヶージ:16-TSSOP

納期:新品のオリジナルです

在庫数量:2000

数量:
オンライン引合

連絡先:

連絡先メールボックス:

連絡先電話:

会社名:

技術パラメータ

メーカー
INFINEON
モデル
TLE5012BDE1200
パッヶージ
16-TSSOP
説明
磁気抵抗センサ角度外部磁石、ガルウイング含まず

製品の説明

TLE5012BDE1200は、磁界の向きを検出する360°角度センサーです。これは、モノリシック集積型巨大磁気抵抗(iGMR)素子で正弦および余弦角度成分を測定することにより実現されます。


特徴

巨大磁気抵抗(GMR)ベースの原理

1パッケージに2つのセンサーICを搭載した完全冗長設計

角度測定のための磁場センシングを内蔵

回転カウンターと角速度測定による360°角度測定

2つの独立した高精度シングルビットSD-ADC

絶対角度を15ビットで出力(分解能0.01°)。

インターフェイス上のサイン/コサイン値の16ビット表現

最大 自動校正機能により、寿命と温度範囲にわたって最大1.0°の角度誤差を実現

最大8Mビット/秒の双方向SSCインターフェース

診断機能とステータス情報により安全度水準(SIL)をサポート

インターフェース SSC、PWM、インクリメンタルインターフェース(IIF)、ホールスイッチモード(HSM)、ショートPWMコード(SPC、SAE J2716のSENTプロトコルに基づく)

出力ピンはプッシュプルまたはオープンドレインとして設定可能(プログラムまたは事前設定)。

SSCまたはSPCインターフェースにより、1ラインで複数センサのバスモード動作が可能

0.25 µm CMOS テクノロジー

車載仕様 -40℃~150℃(ジャンクション温度)

ESD > 4 kV(HBM)

RoHS対応(鉛フリーパッケージ)

ハロゲンフリー


用途

電気整流モーター(電動パワーステアリング(EPS)など)

ステアリング角度計測

一般的な角度センシング
