P82B96DPZはバイポーラ集積回路で、通常のI2Cバスとその他のさまざまなバス構成との間に、ラッチなしの双方向ロジック・インターフェイスを作成します。 I2Cバスのロジック信号を、電圧レベルや電流レベルの異なる類似のバスに接続することができます。

例えば、350μAのSMBus、3.3Vのロジック・デバイス、15Vレベルおよび/または低インピーダンス・ラインを接続し、より長いバスでのノイズ耐性を向上させることができます。

特徴

I2Cバス信号の双方向データ転送

絶縁容量はSx/Sy側で400pF、Tx/Ty側で4000pFを許容

Tx/Ty出力は、低インピーダンスまたは高キャパシタンス・バスを駆動するための60 mAのシンク電流能力

少なくとも20メートルのワイヤで400kHzの動作周波数（AN10148参照）

2V～15Vの電源電圧範囲、Sx/Sy側のICバス・ロジック・レベルは電源電圧に依存しない

ICバス信号を1組の順方向/逆方向Tx/Rx、Ty/Ry信号に分割し、一方向の入出力信号経路を必要とするオプトアイソレータや同様のデバイスに接続。

低電源電流

ESD保護：HBM（JESD22-A114準拠）3500V以上、DIPパッケージ（JESD22-A115準拠）250V以上、SOパッケージMM（JESD22-C101準拠）400V以上、CDM（JESD22-C101準拠）1000V以上

ノンラッチング（ノンラッチング・バイポーラ処理構造）

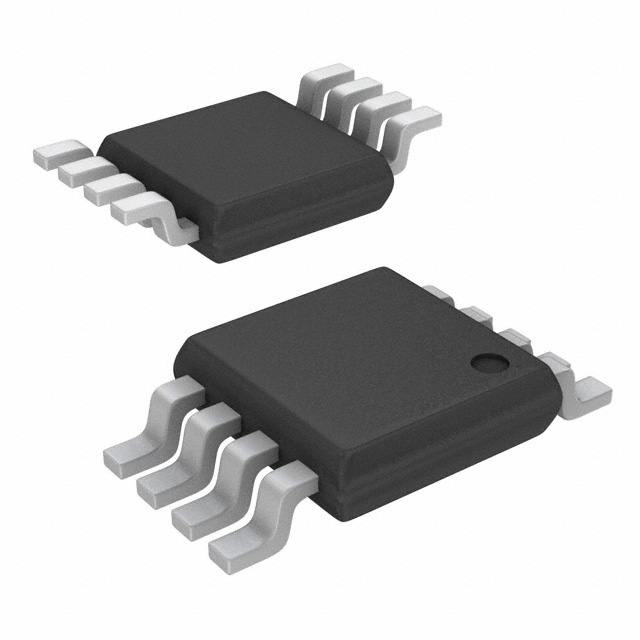

対応パッケージ：DIP8、SO8、TSSOP8

異なるロジック・レベルで動作するI2Cバス間のインターフェース（例：5Vと3Vまたは15V）

I2CバスとSMBus（350μA）標準間のインターフェース

I2CバスのSDAまたはSCL信号を、互換性のあるPCA82C250などを介して、マルチポイント差動バス・ハードウェアに簡単に変換可能

オプトカプラとのインターフェースにより、I2Cバスノード間を最大400kHzまで光電子的に絶縁

動作周囲温度： -40℃（最小）、85℃（最大）

電源電圧：2V（最小）、15V（最大）

用途

異なるロジック・レベルで動作するI2Cバス間のインターフェース（例：5Vと3Vまたは15V）

I2CバスとSMBus（350μA）規格間のインターフェース

I2CバスのSDAまたはSCL信号を、PCA82C250互換性などを介してマルチコンポーネント差動バスハードウェアに簡単に変換

オプトカプラへの接続により、最大400kHzまでのI2Cバス・ノード間の光絶縁を実現
