MAX17574ATGは、4.5V～60Vの入力電圧範囲で動作するMOSFET内蔵の高効率、高電圧、同期式降圧DC-DCコンバータです。 コンバータは最大3Aの電流を供給できます。 出力電圧は0.9VからVINの90%まで設定できます。フィードバック電圧レギュレーションの精度は、-40℃～+125℃の温度範囲で±0.9%です。

MAX17574ATGはピーク電流モード制御アーキテクチャを備えています。 このデバイスは、パルス幅変調（PWM）、パルス周波数変調（PFM）、または不連続伝導モード（DCM）制御方式で動作できます。 プログラム可能なソフトスタート機能により、ユーザーは入力突入電流を低減できます。 このデバイスはまた、出力イネーブル/低電圧ロックアウト・ピン（EN/UVLO）を備えており、入力電圧が適切な要件に達したときにデバイスをオンにすることができます。 出力電圧が規定範囲に達すると、ローアクティブのRESETオープンドレイン出力が一定の遅延時間後にトリガされ、システムにパワーレディ表示を提供します。

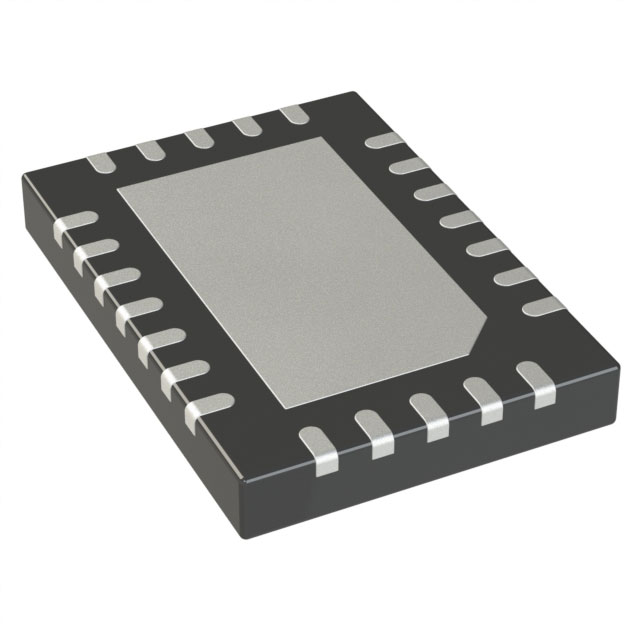

MAX17574ATGは、24ピン（4mm×5mm）TQFNパッケージで提供されます。 エミュレーションモードが提供されます。

製品の特長

少ない外付け部品で全体的なコストを低減

ショットキー・フリーの同期動作

あらゆる出力電圧で安定した動作を実現する内部補償

オールセラミック・コンデンサ設計によるコンパクトなレイアウト

DC-DCレギュレータの在庫リストを削減

4.5V～60Vの広い入力電圧範囲

0.9V+からVINの90%までの調整可能な出力電圧範囲

全温度範囲で最大3Aの電流を供給

100kHz～2.2MHzの調整可能なスイッチング周波数範囲、帯域外同期機能付き

消費電力の低減

ピーク効率90%以上

軽負荷時の高効率を実現するPFMおよびDCMモード

補助ブートストラップLDOによる効率の向上

2.8μAのシャットダウン電流

過酷な産業環境での信頼性の高い動作

しゃっくり過負荷保護

調整可能なソフトスタートとプリバイアス電源投入

アクティブ・ローRESETピンによる内蔵出力電圧監視

プログラム可能なEN/UVLOスレッショルド

起動時にプリバイアス負荷状態に単調入力

過熱保護

工業用グレードの高温 -40°C～+125°C

用途

基地局電源

配電レギュレータ

汎用ポイント・オブ・ロード電源

高電圧シングルボードシステム

産業用制御電源

壁用トランス電圧レギュレータ
