DRV8714SQRVJRQ1は、複数のモータや負荷を駆動するための高集積マルチチャネル・ゲート・ドライバです。

特長

車載アプリケーション向けのAEC-Q100認定

温度グレード1：-40°C～+125°C、TA

マルチチャンネル・ハーフブリッジ・ゲート・ドライバ

ピン-ピン4および8ハーフブリッジ・ドライバ・バリアント

4.9V～37V（最大40V abs）動作範囲

出力マッピング付き4PWM入力

100%PWM用トリプラー・チャージ・ポンプ

ハーフブリッジ、Hブリッジ、SPI制御モード

スマート・マルチステージ・ゲート・ドライブ・アーキテクチャ

調整可能なスルー・レート制御

適応型伝搬遅延制御

50μA～62mAピーク・ソース電流出力

50μA～62mAピーク・シンク電流出力

統合デッドタイム・ハンドシェイク

2xワイドコモンモード電流シャントアンプ

インライン、ハイサイド、ローサイドをサポート

調整可能なゲイン設定（10、20、40、80 VN）

複数のインターフェース・オプションが利用可能

SPI： 詳細設定と診断

H/W：制御の簡素化とMCUピンの削減

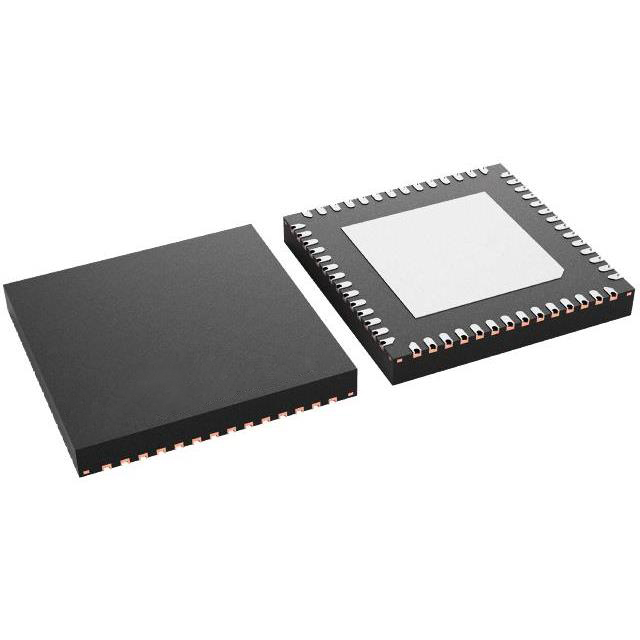

ウェッタブル・フランクスを備えたコンパクトなVQFNパッケージ

統合された保護機能

専用ドライバ・ディセーブル・ピン

低Lq、スリープ・モード・モーター・ブレーキ

電源電圧およびレギュレータ電圧モニタ

MOSFET Vps過電流モニタ

MOSFET Vssゲート故障モニタ

逆極性MOSFET用チャージポンプ

負荷開放および短絡診断

デバイスの温度警告とシャットダウン

ウィンドウ・ウォッチドッグ・タイマー

故障状態割り込みピン

アプリケーション

自動車用ブラシ付きDCモーター

パワーシートモジュール

パワートランクとリフトゲート

ドアモジュール

ボディ制御モジュール

パワーサンルーフ

トランスミッションおよびエンジン制御モジュール
