TPS272C45CRHFRは、産業用制御システムの要件を満たすように設計されたデュアルチャネルインテリジェントハイサイドスイッチです。 低オン抵抗（R DS(on)45mΩ）により、デバイスの消費電力を最小限に抑え、100mA～3Aの広い出力負荷電流範囲を可能にします。 このデバイスは、追加の低電圧電源（3.3V～5V）入力ピンを提供し、無負荷時の消費電力を最小限に抑えます。 このデバイスには、サーマルシャットダウン、出力クランピング、過電流制限などのさまざまな保護機能が組み込まれています。 これらの機能により、短絡などの障害発生時のシステムの堅牢性が向上します。

TPS272C45CRHFRデバイスは、調整可能なスレッショルド電流制限回路を備えており、大きな容量性負荷を駆動する際の突入電流を低減し、過負荷電流を最小限に抑えることで、システムの信頼性を向上させます。 また、このデバイスには設定可能な突入電流持続時間があり、大電流での高突入電流負荷（ランプなど）の駆動や容量性負荷の急速充電が可能です。 また、このデバイスは正確な負荷電流検出機能を備えているため、負荷診断が向上し、予知保全が容易になります。

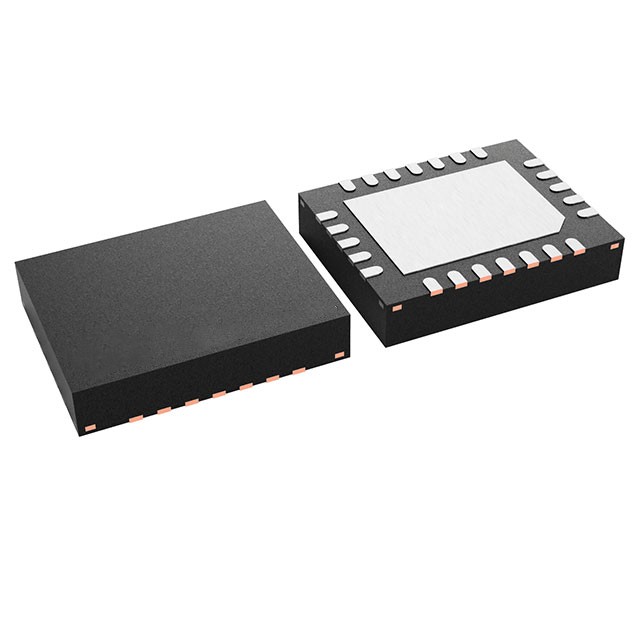

TPS272C45CRHFRデバイスは、5mm×4mmの小型24ピンQFNリードレスパッケージで提供され、0.5mmのピン間隔でPCBサイズを最小限に抑えます。

特長

- 24V産業用アプリケーション向けの低RDS(on) (45mΩ標準)ハイサイドスイッチ

- 広いDC動作電圧範囲：6V～36V

- 24V電源で低静止電流（Iq）：0.5mA/チャンネル（代表値）

- 固定（5.8A）および調整可能（外部抵抗で0.7A～4A）電流制限

- 誘導性、容量性、抵抗性負荷を駆動可能

- 統合出力クランプが誘導負荷の放電をサポート

- 容量性負荷駆動は、デュアルしきい値電流制限機能により突入電流ピークを最小化

- 堅牢な出力保護

- サーマルシャットダウン

- 接地短絡保護

- 設定可能な故障処理

- 強化された診断機能

- 出力負荷電流測定

- オープン負荷（オフ状態）検出

- パッケージ：24ピンQFN（5mm×4mm）

- UL2367準拠

- ファイル番号 169910

- 機能安全

- 機能安全システムの設計を支援するドキュメント

用途

- 産業用PLCシステム

- デジタル出力モジュール

- IO-Link マスターポート

- モータドライブ

- ビルディングオートメーションシステム
