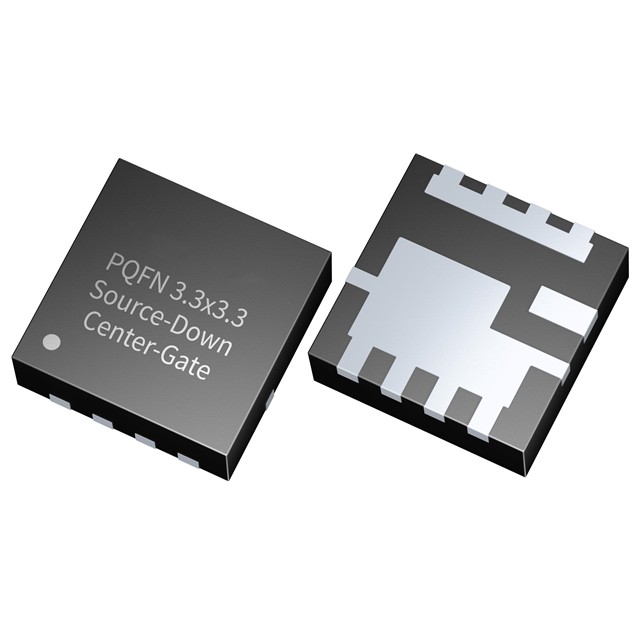

IQE050N08NM5は、インフィニオンの革新的なソース・アンダーレイ・テクノロジーの延長です。OptiMOS™ 5 30 V PQFN 3.3x3.3ソース・アンダーレイは、30 Vと非常に低い0.85 mOhm RDS(on)を特徴としています。 この画期的なソース・アンダーマウント技術は、デバイス内部のシリコンを反転させます。 一度調整すれば、ドレイン電位ではなくソース電位を熱伝導性パッドを介してPCBに接続することができ、熱性能の向上、高電力密度、レイアウトの改善などの利点が得られます。 さらに、より高い効率、より低いアクティブ放熱要件、および効果的な熱管理レイアウトは、システムレベルの利点を促進します。新しいRDS(on)ベンチマークと革新的なレイアウト機能により、ソース・ボトム・コンセプトは温度管理のリーダーとなっています。 ソースボトム製品ポートフォリオは、モータードライブ、電気通信、SMPS、サーバーなど幅広いアプリケーションに対応します。 この新技術は現在、ソースボトム標準ゲートとソースボトム中型ゲート（並列最適化）の2種類の製品サイズで提供されています。

製品属性

FETタイプ：Nチャンネル

技術：MOSFET（酸化金属）

ドレイン-ソース間電圧（Vdss）：80 V

25℃における連続ドレイン電流（Id）：16A（Ta）、101A（Tc）

駆動電圧（最大Rdsオン、最小Rdsオン）：6V、10V

異なるId、Vgsにおけるオン抵抗（最大）： 5 mOhm @ 20A、10V

異なるIdにおけるVgs(th)（最大）： 3.8V @ 49µA

ゲート電荷（Qg）、Vgs（最大）時： 43.2 nC @ 10 V

Vgs（最大）：±20V

入力キャパシタンス（Ciss）＠変動Vds（最大）： 2900 pF＠40 V

許容損失（最大）：2.5W（Ta）、100W（Tc）

動作温度： -55°C ~ 175°C (TJ)

実装タイプ：表面実装、ウェッタブルサイド

サプライヤーデバイスパッケージ： PG-TTFN-9-1

パッケージ/ケース: 8-PowerTDFN

潜在的アプリケーション

モータドライバ

SMPS

サーバー

電気通信

バッテリー管理
