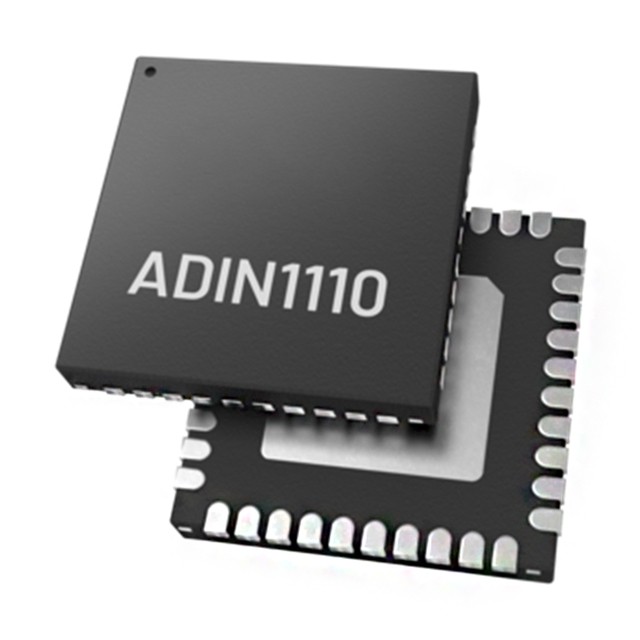

ADIN1110CCPZは産業用イーサネット・アプリケーション向けの超低消費電力、シングルポート10BASE-T1Lトランシーバで、長距離10Mb/sシングルペアイーサネット（SPE）アプリケーションをサポートするIEEE® 802.3cg-2019™イーサネット規格に準拠しています。 ADIN1110CCPZは、4線シリアル・ペリフェラル・インターフェース（SPI）を介して様々なホスト・コントローラに直接接続できる統合メディア・アクセス・コントロール（MAC）インターフェースを備えています。 SPI は OPEN Alliance SPI プロトコルまたは Universal SPI プロトコルのいずれかを使用するように設定できます。

特徴

10BASE-T1L IEEE 802.3cg-2019標準要件に準拠

1.0V/2.4V対応で最大1700mまでケーブル延長可能

SPI内蔵MAC

OPEN Alliance 10BASE-T1x MAC-PHYシリアルインターフェースをサポート

16個のMACアドレス・フィルタ

28kBバッファによる高・低優先度キュー

ストレートスルーまたはストア・アンド・フォワード動作

IEEE 1588タイムスタンプ対応

統計カウンタ

低消費電力：42mW（デュアル電源、1.0V p-p）

診断機能

TDRによるケーブル障害検出

MSEによるリンク品質インジケーター

フレーム・ジェネレーターおよびチェッカー

複数のループバックモード

IEEEテストパターンサポート

1.0 V p-pおよび2.4 V p-p送信レベルをサポート

4ピンMDI（RXN、RXP、TXN、TXP）

本質安全防爆アプリケーションに最適

外部終端抵抗

オートネゴシエーション

25 MHz水晶振動子または外部クロック入力

電磁適合性（EMC）試験規格

IEC 61000-4-4 電気的高速過渡（±4 kV）

IEC 61000-4-2 ESD（±4 kV接触放電）

IEC 61000-4-2 ESD（±8 kV 気中放電）

IEC 61000-4-6 伝導イミュニティ（10 V/m）

IEC 61000-4-5 サージ（±4 kV）

IEC 61000-4-3 放射イミュニティ（クラス A）

EN 55032 放射エミッション（クラスB）

小型パッケージ：40ピン（6mm×6mm）LFCSPパッケージ

温度範囲

産業用： -40°C ～ +85°C

拡張レンジ： -40°C ～ +105°C

用途

フィールド計装

ビルオートメーションと火災安全

ファクトリーオートメーション

エッジセンサーとアクチュエーター

状態監視と機械接続
