LMR23630-Q1 SIMPLE SWITCHER®は、使いやすい36V、3Aの同期式バックレギュレータです。 4V～36Vの広い入力範囲を持ち、産業用から車載用まで幅広いアプリケーションで、非レギュレーション電源の電圧調整に適しています。 ピーク電流モード制御を採用し、シンプルな制御ループ補正とサイクル毎の電流制限を実現しています。 静止電流は75μAと低く、バッテリー駆動のシステムにも適しています。 ループ補償を内蔵しているため、ユーザーはループ補償部品の設計という面倒な作業を行う必要がありません。 また、外付け部品点数も最小限に抑えることができます。 また、定周波数のFPWMモードも備えており、軽負荷時の出力電圧リップルを低く抑えることが可能です。 拡張されたデバイス・ファミリーは、1Aの負荷電流オプションをピン・ツー・ピン互換パッケージで提供し、シンプルで最適なPCBレイアウトを可能にします。 高精度イネーブル入力を使用することで、レギュレータの制御とシステム電源のシーケンスが簡単になります。 保護機能として、サイクルごとの電流制限、間欠モードの短絡保護、過度の電力消費によるサーマルシャットダウンがあります。

特徴

- 自動車用途に準拠

- AEC-Q100に準拠し、以下の特性を有しています：

- デバイス温度クラス1：動作周囲温度範囲-40℃～＋125℃。

- デバイス HBM ESD分類クラス2

- デバイス CDM ESD分類クラス：

- RT付きSOICおよびWSON - クラスC4B

- PGOOD付きWSON - クラスC5

- 4V〜36Vの入力範囲

- 連続出力電流3A

- 最小オンタイム：60ns

- 使いやすさを追求した補正機能内蔵

- 400kHzの固定および調整可能なスイッチング周波数オプション

- 軽負荷時にはパルス周波数変調（PFM）モードと強制パルス幅変調（PWM）モードが利用可能

- 外部クロック周波数に同期している

- PFMオプションの無負荷状態での静止電流は75μA

- パワーノーマルオプション

- プリバイアス負荷へのソフトスタート

- 高デューティーサイクル動作モード対応

- 間欠モード付き出力短絡保護機能

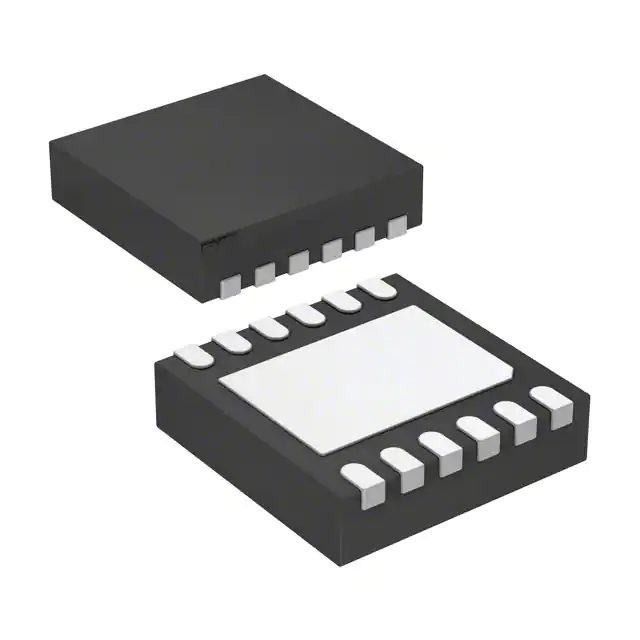

- 8ピンHSOICと12ピンWSONのウェッタブルサイド、PowerPAD™パッケージのオプション

- LMR23630-Q1とWEBENCH® Power Designerの組み合わせで、カスタム設計を行う。

アプリケーション

- 自動車用インフォテインメントシステム：インストルメントクラスター、オーディオメインフレーム、ヘッドアップディスプレイ

- USB充電

- 一般的なバッテリー駆動のアプリケーション
