DRV8705SQRHBRQ1は、ハイサイドとローサイドのNチャネル・パワーMOSFETを駆動できる高集積Hブリッジ・ゲート・ドライバです。ハイサイドには内蔵のダブラー・チャージ・ポンプを使用し、ローサイドにはリニア・レギュレータを使用して、適切なゲート駆動電圧を生成します。

特長

車載アプリケーション向けAEC-Q100適合：温度グレード1：-40℃～+125℃、TA

機能安全対応

機能安全システム設計を支援するドキュメントを提供

Hブリッジ・スマートゲートドライバ

4.9V～37V（最大40V abs）動作範囲

100%PWM用ダブラーチャージポンプ

ハーフブリッジおよびHブリッジ制御モード

調整可能なスルー・レート制御

0.5～62mAピーク・ソース電流出力

0.5mA～62mAのピーク・シンク電流出力

統合デッドタイム・ハンドシェイク

調整可能なゲイン設定（10、20、40、80 V/V）

フィードバック抵抗内蔵

調整可能なPWMブランキング方式

EMI低減のためのスペクトラム拡散クロッキング

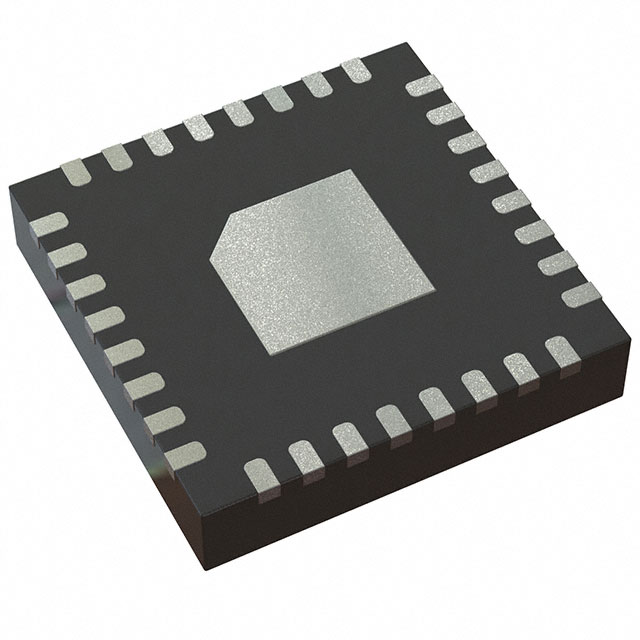

ウェッタブル・フランクスを備えたコンパクトなVQFNパッケージ

保護機能内蔵

専用ドライバ・ディセーブル・ピン（DRVOFF）

電源電圧およびレギュレータ電圧モニタ

MOSFET VDS過電流モニター

MOSFET VGSゲート故障モニタ

逆極性MOSFET用チャージ・ポンプ

オフライン・オープン負荷およびショート回路診断

デバイスの温度警告とシャットダウン

故障状態割り込みピン（nFAULT）

用途

自動車用ブラシ付きDCモーター

ソレノイドおよびリレー

パワーウィンドウリフトおよびスライドドア

パワーサンルーフ

パワーシートモジュール

パワートランクとリフトゲート

BDC燃料、水、オイルポンプ

ワイパー
