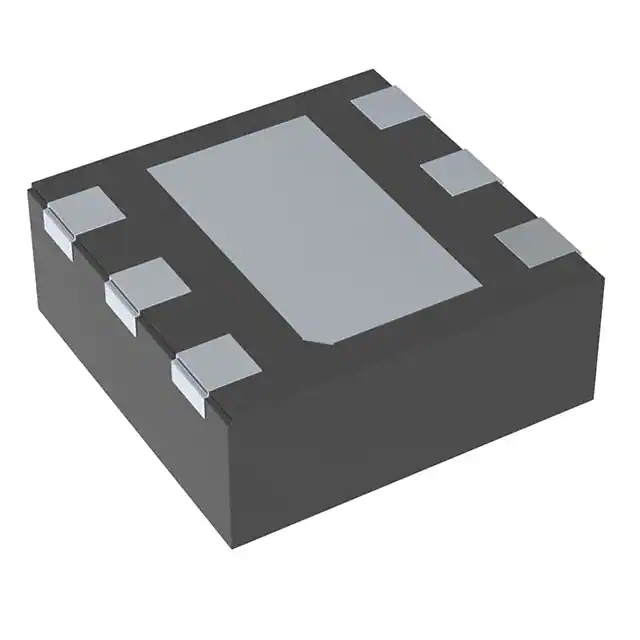

3V〜10V TPS62992QRYTRQ1 2A低IQ車載用同期型降圧コンバータ
TPS62992QRYTRQ1の製品概要
TPS62992QRYTRQ1は,高効率で小型,かつ柔軟性に優れた同期式降圧DC-DCコンバータです。2.5MHzまたは1.0MHzの選択可能なスイッチング周波数により,小型のインダクタを使用でき,高速な過渡応答が得られます。また、DCS-Controlトポロジーにより、動作温度範囲全体で±1.5%の高いVOUT精度をサポートし、負荷過渡性能も向上しています。3Vから10Vの広い入力電圧範囲は、9V電源レール、シングルセルまたはマルチセルリチウムイオン、5Vまたは3.3Vレールなど、さまざまな公称入力に対応します。
TPS62992QRYTRQ1は、軽負荷時に自動的にパワーセーブモードに入り(自動PFMまたはPWMを選択した場合)、高い効率を維持することができます。さらに、非常に小さな負荷で高効率を実現するために、このデバイスは4μAという低い典型的な静止電流を備えています。AEEを有効にすると、VIN、VOUT、および負荷電流にわたって高い効率を実現します。このデバイスにはMODE/Smart-CONF入力があり、内部および外部分周器、スイッチング周波数、出力電圧放電、自動パワーセーブモードまたは強制PWM動作などを設定できます。
TPS62992QRYTRQ1の仕様
出力電圧:400mV~5.5V
静止電流:4 uA、8 mA
スイッチング周波数:1MHz、2.5MHz
最低使用温度: - 40 C
最大動作温度: + 165 C
TPS62992QRYTRQ1の特長
車載用としてAEC-Q100の認定を受けています:
温度グレード1:-40℃~+125℃、TA
レベル2デバイス HBM ESD分類
レベルC4B CDM ESD分類
機能安全対応
機能安全システム設計を支援するためのドキュメントを提供
拡張TJレンジ:最大165℃。
高効率なDCS-制御トポロジー
RDS(ON):ハイサイド62mΩ、ローサイド22mΩ
PWM/PFMのシームレスな移行が可能
4-µA低IQ(代表値)
最大2Aまでの連続出力電流
温度に対する出力電圧の精度±1.5
設定可能な出力電圧オプション:
0.6V〜5.5VのVFB外付け分周器
0.4V~5.5Vの間で16種類のオプションがあります。
MODE/S-CONF端子による柔軟な対応力
2.5MHzまたは1.0MHzのスイッチング周波数
強制PWMまたは自動PFM(パワーセーブモード)、ダイナミックモードチェンジオプション付き
外付けのブートストラップ・コンデンサが不要
過電流・過温度保護機能
100%デューティサイクルモード
プリサイスイネーブル入力
ソフトスタートとトラッキングを調整可能
パワーグッド出力
単層配線に最適化されたピンアウト。
0.5mmピッチのウェッタブル2.2mm×2.0mm VQFNパッケージ
TPS62992QRYTRQ1の応用例
エーディーエーエス
ボディエレクトロニクスと照明
インフォテイメントとクラスター
ハイブリッド、エレクトリック、パワートレイン・システム
モデル
ブランド
パッヶージ
数量
説明
答え:すべてのオンライン商品はオンラインで注文することができますが、現物の在庫の流動性が大きいことを考慮して、現在はまだ100%の正確さを実現できません。異常がある場合は、オンラインで弊社に連絡し、対応するソリューションを提供できます。
答:私达の自営商品はすべて协力の国内外の原工场あるいは授権代理店から采取して、出所はすべて遡ることができて、原装正品を确保します。
答え:現在、私たちの自営代理店 TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX などの一線ブランドが含まれており、その他のルートはすべて元の工場と代理ルートである。必要に応じて、具体的なブランドモデルについて確認することができます。
答:ウェブサイトから、または電話やメールでお問い合わせいただけます。
答え:ほとんどの商品情報には納期が表示されています。納期に基づいて商品の出荷時間を推定することができます。具体的な入荷時間は、商品の具体的な倉庫、選択した物流方式によって異なります。
答:個人ユーザーのために普通の領収書を発行することができて、企業ユーザーのために付加価値税専用の領収書を発行することができます。
Texas Instruments(TI)は、TIと略され、実世界の信号処理のための革新的なデジタル信号処理(DSP)およびアナログデバイス技術を提供する世界有数の半導体企業です。 半導体事業に加えて、センシングと制御、教育製品、デジタル光源処理などのソリューションも提供して…
DP83TC811SWRNDRQ1

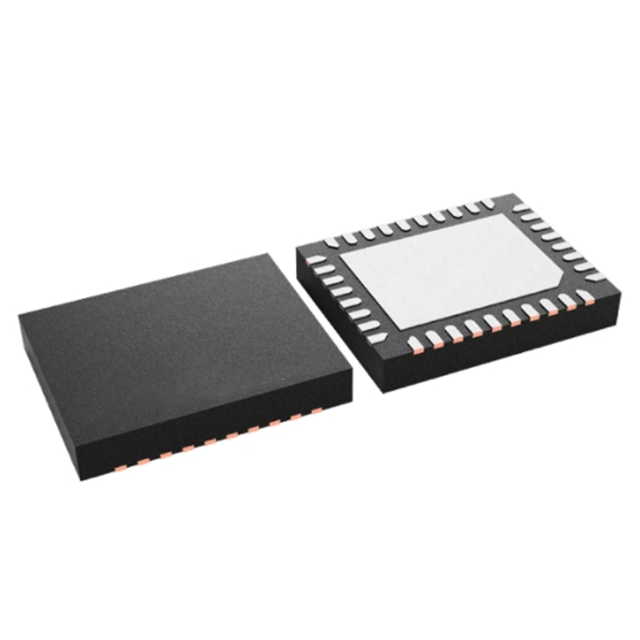

DP83TC811SWRNDRQ1 低消費電力車載 PHYTER 100BASE-T1 イーサネット物理層トランシーバは、シールド付きシングル・ツイストペア・ケーブルでのデータ送受信に必要な物理層機能を提供します。 このデバイスは、標準MII、RMII、RGMII、およびSGMII MACインタフェースをサポ…TMP411BDGKR

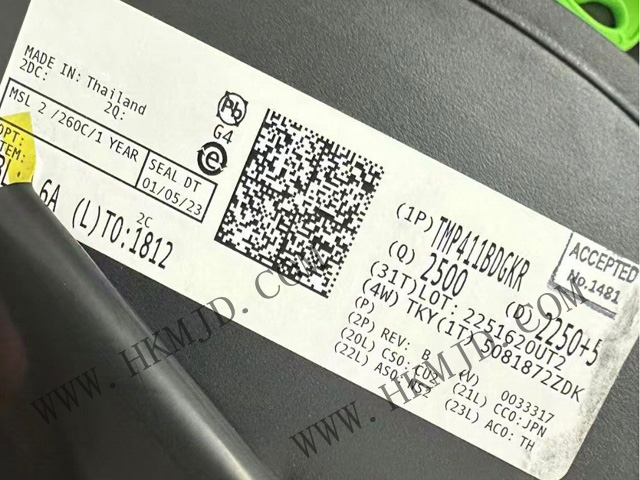

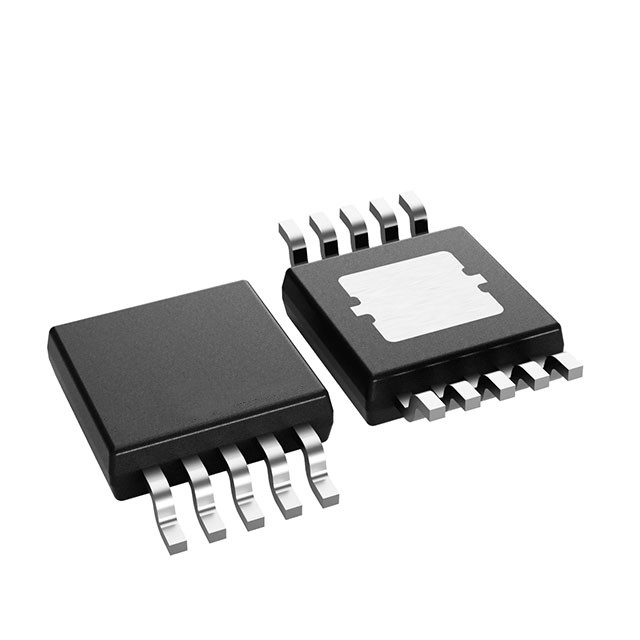

TMP411BDGKRデバイスは、内蔵のローカル温度センサーを備えたリモート温度センサーモニターです。LM5171PHPR

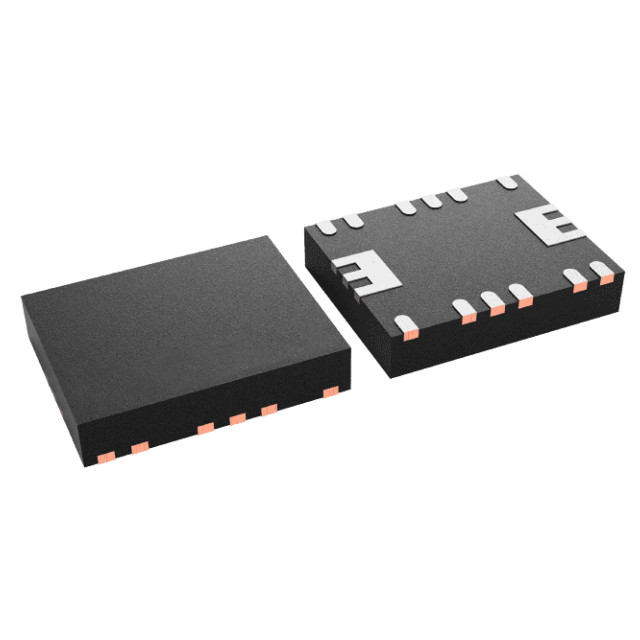

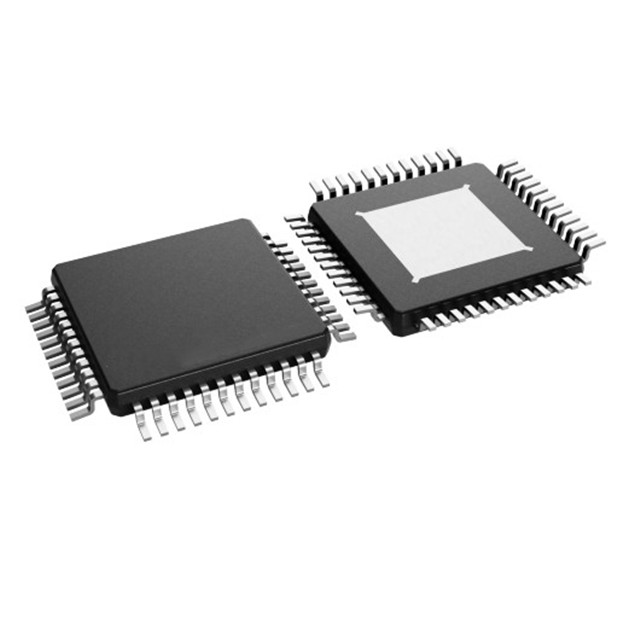

LM5171PHPRコントローラは、2チャネル双方向コンバータに高電圧および精密部品を提供することができます。関連例としては、二次電池システムがあります。LM5171PHPRは多相並列働作に対応しており,各位相で均等な電流共有を実現しています。LM5171PHPRは、独立したチャネル…INA740BIREMR
