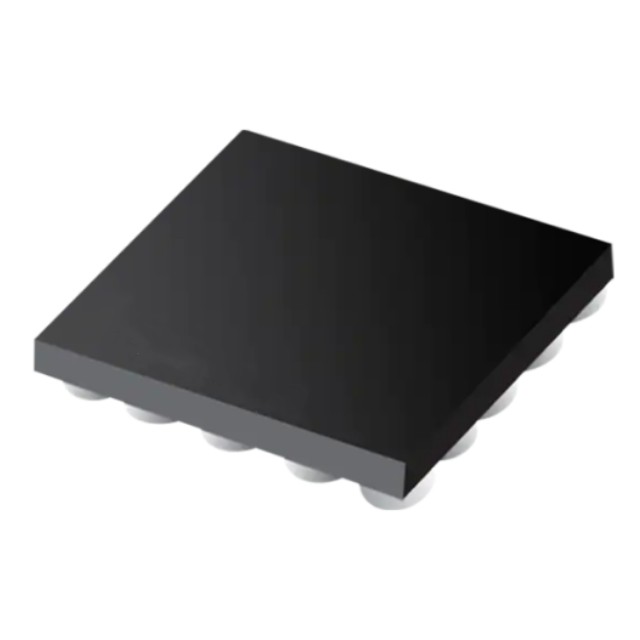

画像はご参考までに、製品仕様を参照してください
< >

商品型番:AFE4432YCHR

商品名称:AFE4432YCHR

データマニュアル:AFE4432YCHR.pdf

ブランド:TI

年:23+

パッヶージ:DSBGA-25

納期:真新しいオリジナル

在庫数量:3100

数量:
オンライン引合

連絡先:

連絡先メールボックス:

連絡先電話:

会社名:

技術パラメータ

メーカー
TI
モデル
AFE4432YCHR
パッヶージ
DSBGA-25
説明
3チャンネルAFE 22ドリルビット 25-DSBGA(1.8x1.92)

製品の説明

AFE4432YCHRは、心拍モニタリング(HRM)や末梢毛細血管酸素飽和度(SpO2)測定などの光バイオセンシング・アプリケーション向けのアナログ・フロントエンドです。 このデバイスは、最大4個のスイッチング発光ダイオード(LED)と3個のフォトダイオード(PD)をサポートしています。 このデバイスは、非常に小さな信号レベルの検出に役立つ広ダイナミックレンジの送受信回路を備えています。 最大12の信号位相セットを定義でき、各セットにはLEDと周囲の位相の組み合わせが含まれます。 レシーバー入力の低ノイズ離調DACは、周囲光とLED光からのDCを除去するように自動的に制御されます。 各フェーズにおいて、PDによって生成された電流はTIAによって電圧に変換され、フィルタリングされた後、汎用ADCを使用してデジタル化され、そのコードは160サンプルFIFOブロックに保存することができます。 FIFOは、SPIまたはI2Cインターフェースを使用して読み取ることができます。


特長

- 最大12フェーズ・セットの信号収集をサポート

- 最大4個のLEDと3個のPDをサポート

- 各フェーズ内でのLEDとPDの柔軟な割り当て

- 異なるセンサーからの信号を異なるデータレートで同時収集

- 正確で継続的なPPGモニタリング

- ウェアラブルデバイスの連続心拍数モニタリングのための低電流(レシーバーで通常12μA

- 0.5Hz~10Hz帯域で115dBのピークシステムSNRを実現し、高精度のSpO2測定を実現

- トランスミッター

- 8ビット・プログラマブルLED電流25mA~250mA。

- フェーズごとに独立した電流制御で2つのLEDを並列に点灯するモード

- プログラム可能な各相LEDオン時間

- SpO2、マルチ波長HRM用に4つのLEDを同時サポート

- レシーバー:

- 3つの時分割多重PD入力をサポート

- 2並列レシーバー(2セットのTIA/フィルター)

- 各TIA入力は、各位相を8ビット制御する独立した周囲オフセット電圧キャンセルDACを持ち、最大255μAまで調整可能

- 各TIA入力は、9ビット位相制御と64μAレンジを備えた個別のLEDオフセット・ディレーティングDACを搭載

- ADC出力のデジタル・アンビエント・キャンセル

- プログラム可能な帯域幅を持つノイズ・フィルター

- トランスインピーダンス・ゲイン:3.7kΩ~1MΩ

- 外部クロックまたは内部発振器をサポート

- システム・クロックに同期してデータを取得するオプション

- 自動アンビエント、LED DCキャンセル

- 160サンプル深度のFIFO

- SPI™インターフェース/I2Cインターフェース

- 1.9mm × 1.8mm DSBGAパッケージ、0.35mmピッチ

- 電源:受信:1.7V~1.9V、送信:3V~5.5V


用途

- ウェアラブルおよび耳かけ型デバイス用の光学式心拍数モニタリング(HRM)

- 心拍変動(HRV)分析

- 血中酸素飽和度(SpO2)測定
