Broadcom AEAT-9955-102 プログラマブル角度磁気エンコーダは、360°回転して正確な角度測定を行う角度磁気ロータリーセンサです。AEAT-9955は、ホールセンサ素子と高度なアナログおよびデジタル信号処理を1つのデバイスに統合しています。 シンプルな2極磁石が垂直に回転することで必要な磁界を発生します。 アプリケーションの軸上（軸端）または軸外（軸側、軸方向、半径方向）モードに対応した幅広い磁界センサ構成が可能です。

AEAT-9955-102は、アブソリュート信号とインクリメンタル信号の測定と送信のための堅牢なアーキテクチャにより、さまざまなアプリケーションをサポートする汎用性の高いソリューションです。 アブソリュート角度測定では、磁石の角度位置を10～18ビットの分解能で即座に表示できます。 一度選択すると、デジタルで表現された位置データは、標準SSI（パリティチェック）およびSPI（CRCおよびパリティチェックオプション付き）通信プロトコルを介して評価することができます。 また、必要に応じて、PWMエンコード出力信号から絶対角度位置を受信することもできます。ABI信号とUVW信号はインクリメンタル位置を示し、ABIは1CPRから最高20,000CPRまで、UVW整流子信号は1～32極ペア（2～64極）まで、幅広い分解能をユーザー設定可能です。AEAT-9955は、Broadcom AEAT-9955でも使用できます。

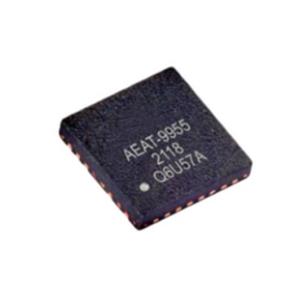

Broadcom AEAT-9955-102 プログラマブル角度位置決め用磁気式エンコーダは、コンパクトな 5mm x 5mm のクワッドフラットリードレス（QFN）パッケージで提供され、動作温度範囲は -40°C ～ +125°です。

特長

動作電圧：5.0Vおよび3.3V

スリープモード消費電流：300μA

プログラム可能な10ビット～18ビット絶対分解能

ユーザー設定可能なCPR（0CPR～20,000CPR）でABI信号とUVW信号のインクリメンタル位置を表示

1pp～32ppの整流角出力UVW

2線式SSI、3線式SSI、4線式SPI、PWMによるアブソリュート出力

ABI、UVW、シリアル・インターフェース専用出力ピン

専用ゼロおよびエラー・ピン

EEPROMアーキテクチャにより複数のユーザー設定が可能

オプションの56ビット・メモリー・ロック機能

高精度のための自動積分非線形角度補正

ISO26262 ASIL-DおよびSIL3準拠設計、冗長性のためのセカンドチップ搭載

ワンターンマルチインデックス

マルチスレーブ・ネットワーク用高インピーダンス出力

動作温度範囲：-40℃～+125

5mm x 5mm QFN-32パッケージ

RoHS対応

用途

ブラシレスDCモーターおよびステッピングモーター

レゾルバおよびポテンショメータの置き換え

産業オートメーションおよびロボット

工業用ミシンおよび繊維機器

光検出と測距（LiDAR）
