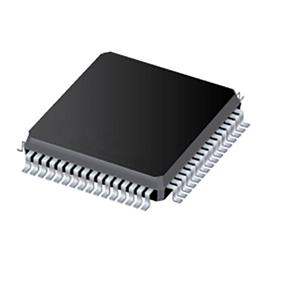

DRV3256AEPAPRQ1デバイスは、48V車載モータ・ドライブ・アプリケーション向けの高集積3相ゲート・ドライバです。これらのデバイスは、2Aのピーク・プル電流と2.5Aのピーク・シンク電流（ゲート・ドライブ）、および90V MOSFETの過渡過電圧サポートを提供することで、高出力のモーター駆動アプリケーションをサポートするよう特別に設計されています。 高効率ブートストラップ・アーキテクチャの採用により、ゲート・ドライバの電力損失と自己発熱を完全に低減します。 チャージ・ポンプにより、ゲート・ドライバは100%のPWMデューティ・サイクル制御をサポートします。

特長

- 車載アプリケーション向けAEC-Q100に準拠：

- デバイス周囲温度クラス0：-40℃～+150

- デバイス HBM ESD分類 2

- デバイス CDM ESD 分類 C4B

- 機能安全コンプライアンス

- 機能安全アプリケーション向けに開発

- ISO26262システム設計を支援するドキュメントを量産リリース時に提供予定

- ASIL Dレベルの要件を満たすシステム

- 3つのNチャンネルハーフブリッジゲートドライバ

- 最大ピークゲートドライブ電流2A/2.5A

- 48Vアプリケーション用に最適化された電源アーキテクチャ

- デュアル12V/48V電源アーキテクチャ

- DCリンク電源（DHCP）過渡絶対最大定格95V

- 90V MOSFET動作電圧範囲をサポートする105Vブートストラップ電圧

- ブートストラップ・チャージ・ポンプは100%のデューティ・サイクルをサポート

- 1（DRV3256A-Q1）電流シャント・アンプ内蔵

- 設定可能なアクティブ短絡（ASC）機能を内蔵

- ロー・サイド（DRV3256A-Q1）

- ローサイドおよびハイサイドASCをサポート

- デバイス・ピン制御を提供

- フォルト処理機能

- CRC機能付きシリアル・ペリフェラル・インタフェース（SPI）

- 3.3Vおよび5Vロジック入力をサポート

- 高度な保護機能

- バッテリー電圧モニター

- MOSFET VDS過電流モニター

- Rshunt過電流モニタ

- MOSFET VGSゲート故障モニタ

- アナログ内蔵セルフテスト

- 内部電圧レギュレータおよびクロックモニタ

- デバイスの温度警告とサーマルシャットダウン

- フォルト・ステータス・インジケータ・ピン

アプリケーション

- 自動車用48Vモータードライブシステム

- ベルト式および一体型スターター・ジェネレーターおよび電気ジェネレーター

- 電動パワーステアリング

- eターボおよびeブースター

- トランスミッション制御および駆動

- オイル、トランスミッション、ウォーターポンプ

- HVACコンプレッサーおよびファン
