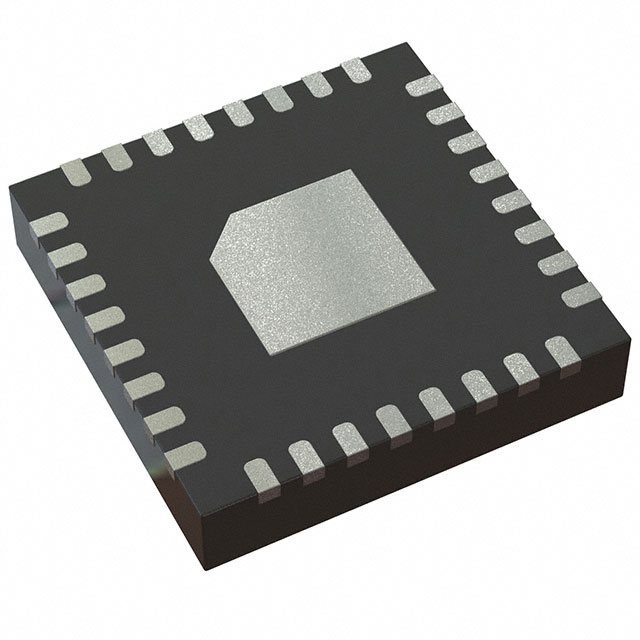

DRV8706SQRHBRQ1は、ハイサイドとローサイドの両方のNチャネル・パワーMOSFETを駆動できる高集積のHブリッジ・ゲート・ドライバで、ハイサイドには内蔵のマルチプライヤ・チャージ・ポンプを、ローサイドにはリニア・レギュレータを使用して、適切なゲート駆動電圧を生成します。

このデバイスは、インテリジェントなゲートドライブアーキテクチャを使用することにより、システムコストを削減し、信頼性を向上させます。 ゲート・ドライバは、ブレークダウンの問題を回避するためにデッドタイムを最適化し、調整可能なゲート駆動電流によりEMIを低減するよう制御し、VDSおよびVGSモニタによりドレイン・ソースおよびゲートのショートを防止します。

特長

- 車載アプリケーション向けAEC-Q100準拠：

- 温度クラス1：-40℃～+125℃、TA

- 機能安全を提供

- 機能安全システムの設計を支援するドキュメント

- Hブリッジ・スマートゲートドライバ

- 4.9V～37V（絶対最大40V）の動作電圧範囲

- チャージポンプ逓倍により100%PWMを実現

- ハーフブリッジおよびHブリッジ制御モード

- ピン・ツー・ピン・ゲート・ドライバ・モデル

- DRV8106-Q1：インラインアンプ付きハーフブリッジ

- DRV8705-Q1：ローサイド・アンプ付きHブリッジ

- スマート・ゲート・ドライバ・アーキテクチャ

- 調整可能なスルー・レート制御

- 0.5 mA～62 mAピークプル電流出力

- 0.5 mA～62 mAピーク・シンク電流出力

- 統合デッドタイム・ハンドシェイク

- ワイドコモンモード電流シャントアンプ

- インライン・ハイサイドまたはローサイドをサポート

- 調整可能なゲイン設定（10、20、40、80 V/V）

- フィードバック抵抗内蔵

- 調整可能なPWMブランキング方式

- 複数のインターフェース・オプションが利用可能

- SPI：詳細設定と診断

- H/W：制御の簡素化とMCUピンの削減

- スペクトラム拡散クロックによりEMIを低減

- ウェッタブル・フランクスを備えたコンパクトなVQFNパッケージ

- 統合された保護機能

- 専用ドライバ・ディセーブル・ピン（DRVOFF）

- 電源およびレギュレータ電圧モニタ

- MOSFET VDS過電流モニター

- MOSFET VGSゲート故障モニタ

- 逆極性MOSFET用チャージ・ポンプ

- オフライン負荷開放および短絡診断

- デバイスの温度警告とサーマルシャットダウン

- 故障状態割り込みピン（nFAULT）

アプリケーション

- 自動車用ブラシ付きDCモーター

- ソレノイドおよびリレー

- パワーウィンドウリフターおよびスライドドア

- パワーサンルーフ

- パワーシートモジュール

- パワーブーツおよびブーツドア

- BDC 燃料ポンプ、ウォーターポンプ、オイルポンプ

- ウィンドスクリーンワイパー
