MAX14870ETCモータ・ドライバは、4.5V～36Vのブラシ付きDCモータとリレーを駆動・制御するための小型、低消費電力で簡単なソリューションを提供します。 非常に低い駆動オン抵抗により、消費電力を低減します。

このドライバは、チャージポンプレス設計により、外部コンポーネントを削減し、電源電流を低減します。 内蔵の高速減衰電流レギュレーションにより、スタータ・モータのピーク電流を調整でき、必要な外部コンポーネントの数を最小限に抑えます。

独立入力電圧センシング（SNS）は、アライメント内の寄生抵抗による電流検出エラーを低減します。MAX14870は、パススルー保護と、モータ・センス電流を吸収する内部導通ダイオードを備えています。 ドライバ出力は、グランドへの短絡、電源への短絡、およびM1からM2への短絡に対して短絡保護されています。 FAULTは、過熱または過電流フォルト時にローレベル信号を出力します。

MAX14870は、方向制御用にPWM入力と方向制御入力を備えています。

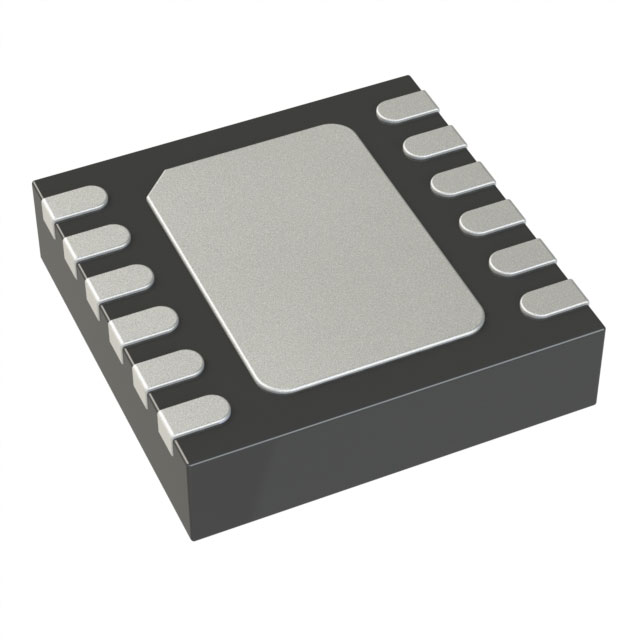

MAX14870ETCは、12ピン（3mm x 3mm）TDFN-EPパッケージで提供され、-40℃～+85℃の温度範囲で動作します。

特長

小型パッケージで大電力を処理し、フォームファクタを低減

最大2.5Aのピーク・モーター電流

省スペースTDFN-EP（3mm x 3mm）パッケージ

4.5V～36Vの柔軟な電源供給でバッテリーの長寿命をサポート

低い動作温度と長い動作時間のための低消費電力

280mmΩ（代表値）の総ブリッジオン抵抗

1mA（標準）供給電流（30kHz/24V時

10µA（最大）スタンバイ電流（12V時

市場投入までの時間を短縮する簡素化設計

チャージ・ポンプ・アーキテクチャなし

電流レギュレーションに必要なセンス抵抗は1つだけ

電流センス入力によりPCBレイアウトが簡素化

統合された保護機能により、信頼性の高いドライバ・ソリューションを提供

短絡保護ドライバ

サーマルシャットダウン低電圧ロックアウト

アクティブ・ローFAULT診断出力

-40℃～+85℃の温度範囲

アプリケーション

プリンタおよびスキャナ

リレードライバー

自動販売機およびゲーム機
