LMR38020FSQDDARQ1同期降圧コンバータは、広い入力電圧範囲でレギュレートできるように設計されており、外付けのサージ抑制部品の必要性を最小限に抑えます。入力電圧が4.2Vまで低下した場合でも、必要に応じてほぼ100%のデューティ・サイクルで動作を継続できるため、48Vバッテリの車載アプリケーションやMHEV/EVシステムに最適です。

LMR38020FSQDDARQ1は高精度イネーブル端子を使用しており、幅広い入力電圧への直接接続や、デバイスの起動とシャットダウンの精密な制御をサポートすることで、柔軟性を実現しています。 フィルタリングと遅延機能を内蔵したパワー・ノーマル・ステート・フラグがシステム・ステータスを正確に表示するため、外部モニターは不要です。 このデバイスは、超低EMIのための擬似ランダム拡散を特徴としており、ノイズに敏感な帯域を避けるためにスイッチング周波数を200kHz～2.2MHzの間で設定できます。 さらに、低動作周波数での効率向上や、高動作周波数でのソリューションの小型化のために周波数を選択することができる。

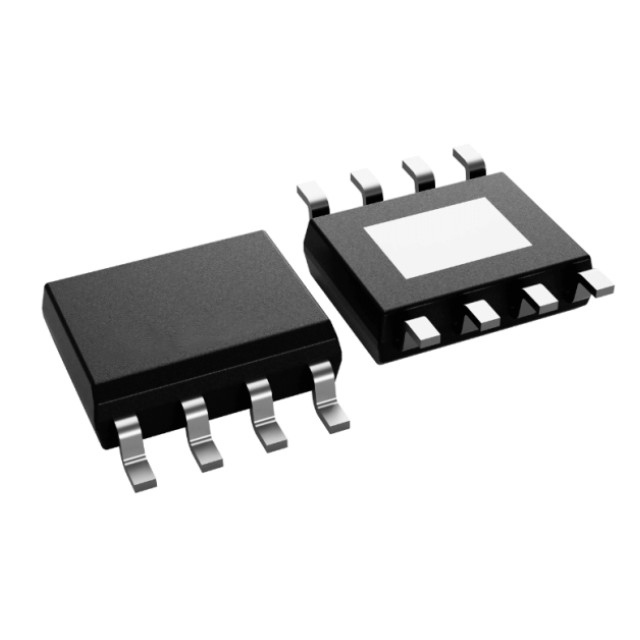

このデバイスは、サイクルごとの電流制限、間欠モードの短絡保護、過度の消費電力が発生した場合のサーマルシャットダウンなどの保護機能を内蔵しています。LMR38020FSQDDARQ1は車載用AEC-Q100レベル1準拠で、8ピンのHSOIC PowerPAD集積回路パッケージで提供されます。

特長

- 車載アプリケーション向けAEC-Q100準拠

- 温度クラス1：-40℃～+125℃、TA

- 機能安全性

- 機能安全システム設計のためのドキュメントを提供

- 過酷な車載アプリケーション向けに設計

- 4.2V～80Vの入力電圧範囲

- 2Aの連続出力電流

- 40µAの超低静止動作電流

- VIN-GNDピン間距離1.5mm以上

- 調整可能なスイッチング周波数範囲 200kHz～2.2MHz

- 外部クロック周波数に同期

- スペクトラム拡散によりEMIを低減

- 最大デューティ・サイクル97

- プリバイアス出力による起動をサポート

- 室温±1.0%許容電圧基準

- 高精度イネーブル端子

- 低BOMカウントのための補償ネットワーク内蔵の使いやすいデバイス

- 統合同期整流

- PowerPAD™集積回路パッケージの8ピンHSOIC

- PFMおよび強制PWM（FPWM）オプション

- 1Aバージョンあり LMR38010-Q1

- LMR38020-Q1 を使用し、WEBENCH® Power Designer でカスタム設計を作成します。

アプリケーション

- 車載インバータおよびモータ制御

- 車載用DC/DCコンバータ

- 車載バッテリ管理システム

- 車載用48VライトハイブリッドECUバイアス電源
