MAX16977RATE/Vは、ハイサイドスイッチ内蔵の2A、電流モード降圧コンバータです。 このデバイスは、3.5V～36Vの入力電圧範囲で動作するように設計されており、無負荷時の静止電流はわずか30µAです。 スイッチング周波数は、外部抵抗を介して1MHzから2.2MHzまで調整可能で、外部クロックに同期させることができます。 デバイスの出力電圧は、固定5V出力または調整可能な1V～10V出力にピン選択可能です。 広い入力電圧範囲と過渡低電圧下での高デューティサイクル動作により、このデバイスは車載用だけでなく産業用アプリケーションにも最適です。

軽負荷時にはスキップパルスモードで動作し、電流損失を低減します。 保護機能には、過電流制限、過電圧、自動復帰型サーマルシャットダウンが含まれます。 また、電源シーケンスを容易にするパワー・レディ・モニターも搭載しています。

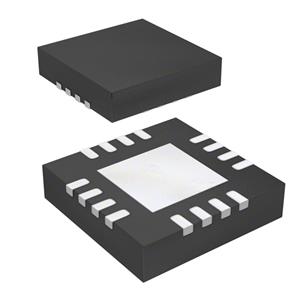

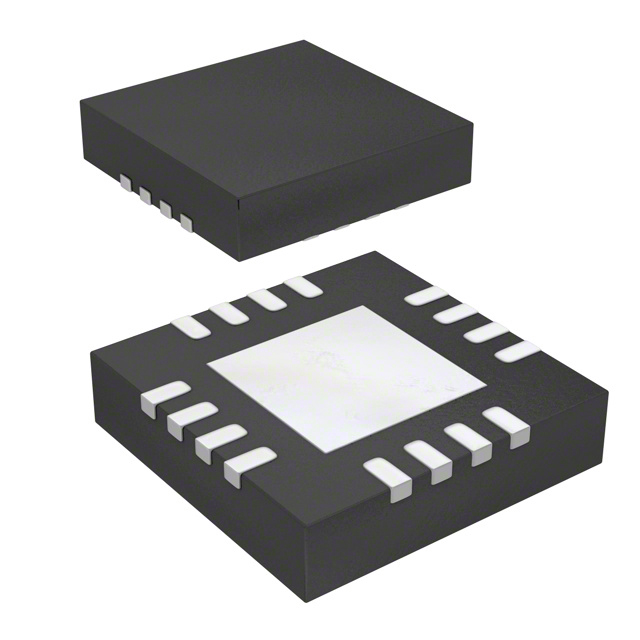

このデバイスは、-40°C～+125°Cの車載温度範囲で動作し、16ピンTSSOPおよびパッド露出付きTQFN（5mm x 5mm）パッケージで提供されます。 パッケージは16ピンTSSOPおよびTQFN（5mm x 5mm）で、パッドが露出しています、

特長

広い3.5V～36V入力電圧範囲

42Vの過渡入力に耐える

過渡不足電圧下での高デューティサイクル動作

5V固定出力、または1V～10Vの調整可能出力電圧

内蔵2Aハイサイド・スイッチ（70mΩ、代表値）

高速負荷過渡応答、電流モード・アーキテクチャ

調整可能なスイッチング周波数（1MHz～2.2MHz）

クロック同期入力

30µAスタンバイ動作電流

5µA（代表値）シャットダウン電流

スペクトラム拡張（オプション）

過電圧、低電圧、過熱および短絡保護

アプリケーション

車載用

高電圧入力DC-DCコンバータ

産業用

ポイント・オブ・ロード・アプリケーション
