MAX20077ATCD/VYは、ハイサイドおよびローサイドスイッチを集積した小型フットプリントの同期降圧コンバータです。 このデバイスは、3.5V～36Vの入力電圧で最大2.5A（MAX20077ATCC/VY+バージョンは2.0A）の電流を供給し、無負荷時の静止電流はわずか3.5μAです。

FPWMモードでは、デバイスは6V～18Vの動作入力電圧範囲で±2%の出力電圧精度を提供します。 コンバータの最小オン時間は20nsで、大きな入出力変換比を実現します。 電圧品質はPGOOD信号でモニターできます。 このデバイスは、99%のデューティ・サイクルで低ドロップアウト・モードで動作可能で、車載および産業用アプリケーションに最適です。 FPWMモードでは、デバイスは5Vと3.3Vの2つの固定出力電圧を提供します。 さらに、外付け抵抗分圧器を使用して、1V～10Vの出力電圧に設定することも可能です。 周波数は内部で2.1MHzに固定されており、より小型の外付け部品を使用できるほか、出力リップルを低減し、AM干渉を確実に防止します。 400kHzのオプションもあり、最小のスイッチング損失と最大の効率を提供します。 このデバイスは、軽負荷時には自動的にパルス・ホッピング・モードになり、無負荷時の静止電流は3.5µAと超低レベルです。 このデバイスは、変調周波数に起因するEMI放射エミッションを最小化するために、ピン対応のスペクトラム拡散変調を提供します。

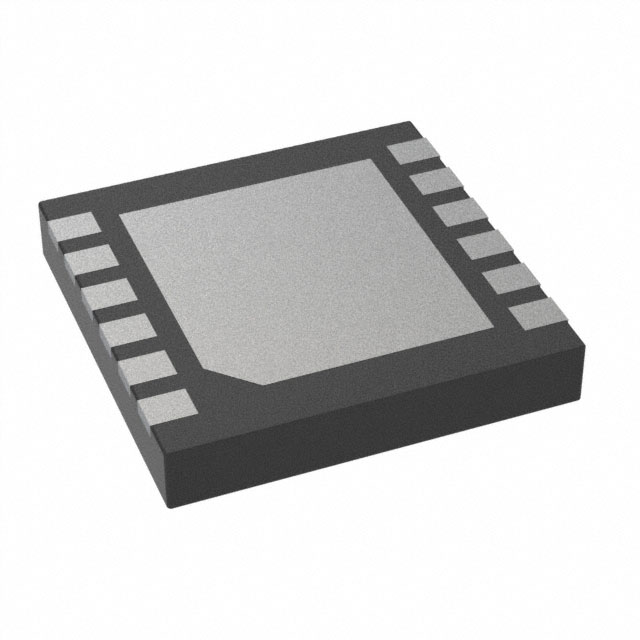

MAX20077ATCD/VYは、小型（3mm x 3mm）、12ピン、ベアパッド付きサイド・ウェッタブルTDFNパッケージで提供され、外付け部品はほとんど必要ありません。

仕様

機能：バック

出力構成：正

トポロジー：バック

出力タイプ：調整可能

出力数: 1

電圧 - 入力（最小）: 3.5V

電圧 - 入力（最大）： 40V

電圧 - 出力（最小/固定）： 1V

電圧 - 出力（最大）： 10V

電流 - 出力：2.5A

周波数 - スイッチング： 400kHz、2.1MHz

同期整流器: はい

動作温度: -40°C ~ 125°C

実装タイプ: 表面実装、ウェッタブルサイド

パッケージ/ケース: 12-WFDFN 露出パッド

サプライヤーデバイスパッケージ: 12-TDFN-EP (3x3)

基本製品番号: MAX20077

アプリケーション

車載用

高電圧DC-DCコンバータ

産業用
