TIアナログデジタル変換器【ADS1220 IPWR】24ビット2 kSPS4チャネル低消費電力Δ-ΣADC

ソース:このサイト時間:2025-07-19ブラウズ数:

ads1220ipwrモジュ-ルコンバータは(ti)が打ち出したpga vrefやspiとを持つ二つのidac 2 ksps四通路をなくすΔ低い−24位のシグマxls。次のような特徴を持っています低電流ですデューティサイクルモードでは120μA(代表値)まで低下します。広い電源電圧範囲:2.3Vから5.5Vで…

ads1220ipwrモジュ-ルコンバータは(ti)が打ち出したpga vrefやspiとを持つ二つのidac 2 ksps四通路をなくすΔ低い−24位のシグマxls。次のような特徴を持っています

低電流です

デューティサイクルモードでは120μA(代表値)まで低下します。

広い電源電圧範囲:2.3Vから5.5Vです。

プログラム可能利得:1V/Vから128V/Vまでです。

プログラム可能データレート:2kSPSまでです

有効解像度は20ビットです

1週期安定デジタルフィルタを使います20SPSで

50Hzと60Hzの高調波抑制を実現します。

2つの差動入力または4つのシングルエンド入力です

二重適合プログラマブル電流源です

10μAから1.5mAです

集積2.048V基準電圧:ドリフト5ppm/°C(典型値)です。

統合2%精密発振器です

集積温度センサー:精度0.5°C(典型値)

SPI対応インターフェース(モード1)です。


デバイスの説明です

ADS1220IPWRは精密24ビットアナログ−デジタル変換器(ADC)であり、システムコストの低減と小型センサ信号測定アプリケーションでのコンポーネント数の削減を可能にする様々な特性が組み込まれています。ADS1220IPWRは、2つの差動入力または4つのシングルエンド入力、1つの低雑音プログラマブル利得増幅器(PGA)、2つのプログラマブル励起電流源、1つの電圧基準、1つの発振器、1つのローサイドスイッチ、1つの精密温度センサを入力入力マルチプレクサ(MUX)で実装しています。

ADS1220IPWRは、最大2000回/秒(SPS)のサンプリングデータレートで変換が可能で、1サイクルで安定した動作が可能です。ノイズ環境における産業用途では、サンプリング周波数が20SPSである場合、デジタルフィルタは50Hzと60Hzの両方の抑圧を提供します。内部PGAは128V/Vまでのゲインを提供します。このPGAにより、ADS1220IPWRは、抵抗温度検出器(RTD)、熱電対、サーミスタ抵抗、および抵抗ブリッジセンサなどの小型センサ信号測定アプリケーションに非常に適しています。PGAを使用する際に擬似差動信号またはフル差動信号の測定をサポートする。また、ADS1220IPWRは、シングルエンド測定を可能にする高い入力インピーダンスと4V/Vまでの利得を提供しながら、内部PGAを無効にするように構成することができます。

PGAを無効にした後のデューティサイクルモードでは,動作電力は120µAと低く抑えることができる。ADS1220IPWRは薄型小外形寸法(TSSOP)-16パッケージで、定格動作温度範囲は-40°C ~ +125°Cです。

典型的な応用です。

ADS1220IPWRは、工業用温度測定、圧力感知などの高精度シーンに適しており、システムコストの低減と設計の簡素化が可能です。具体的にはこうです。

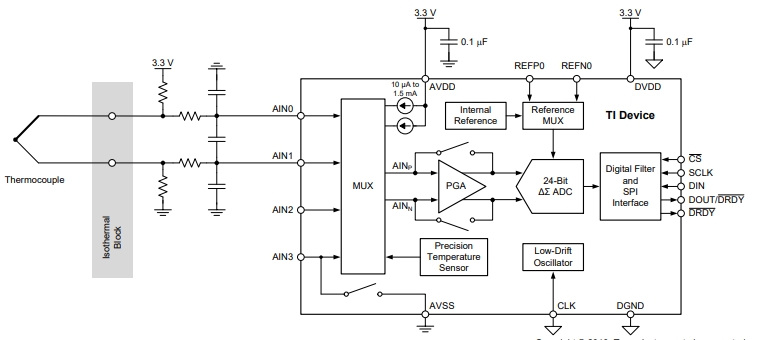

温度センサーで測定します

熱抵抗器です

熱電対

抵抗温度検出器(RTD)です。

2ライン制、3ライン制、または4ライン制タイプです。

抵抗ブリッジ式センサの測定です:

圧力センサです

応力計です

衡器です
